形位公差知识详解，看懂图纸，更要学会标注！

04/07

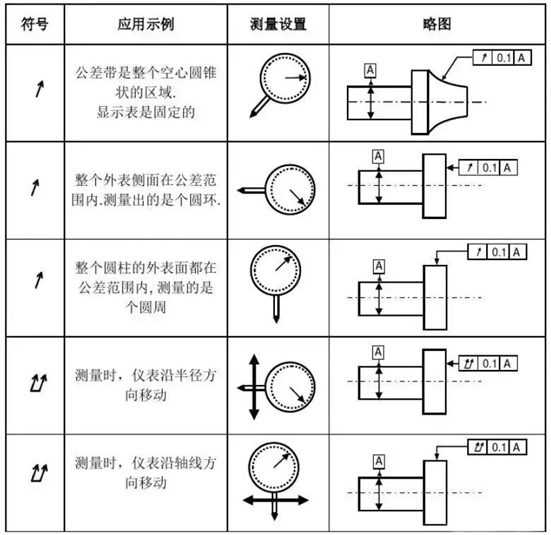

跳动公差：

固定仪表测量普通跳动。

移动（沿轴向）仪表测量全跳动公差。

局部，长度的区域规范。

具有排序特性的公差符号。

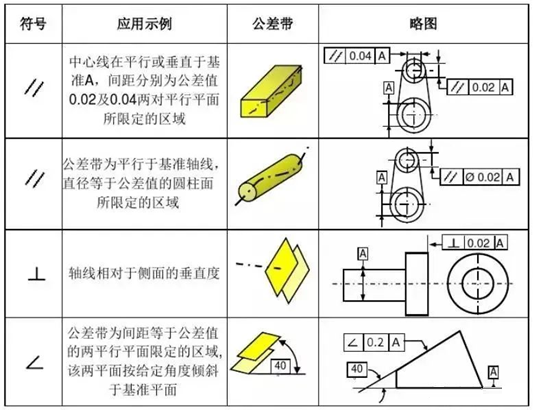

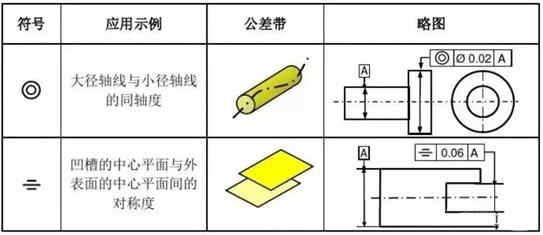

方向公差，方向公差带（位置可以自由移动）。

位置公差，方向和指定区域，公差带中心在理论正确位置，偏差一定是双倍的。

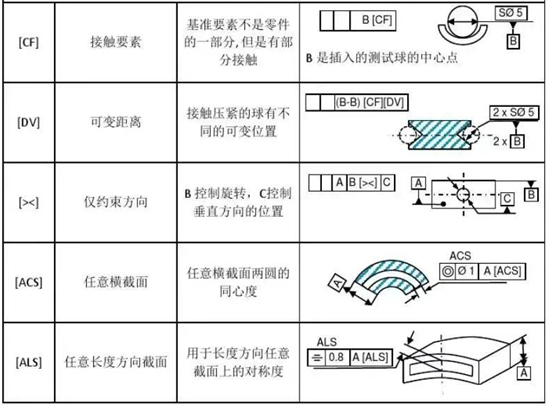

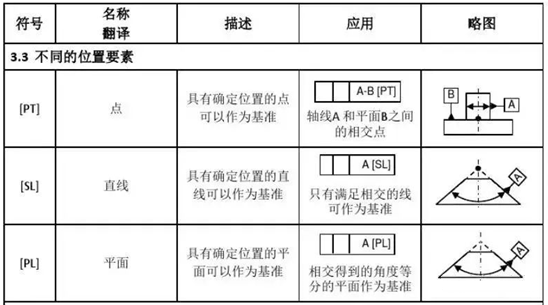

标准ISO 5459（2010）的其他公差修正符号。

图纸未注时GPS标准默认方法

1、依照ISO 8015描述的独立原则：尺寸、形状和位置相互之间彼此独立，元素之间也是相互独立的。

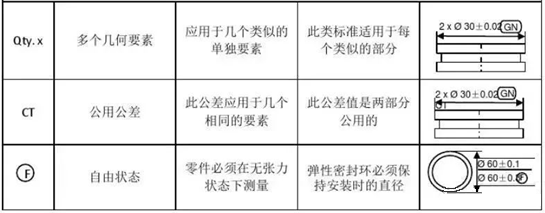

2、每一个尺寸输入都没有调整，两点法测量依据ISO 14405-1。

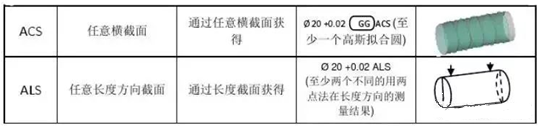

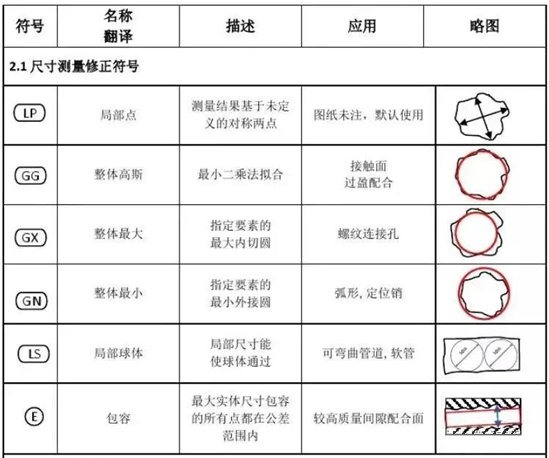

线性尺寸测量依照ISO 14405-1的定义

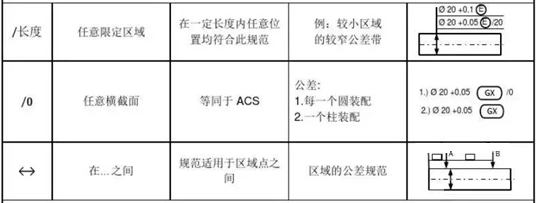

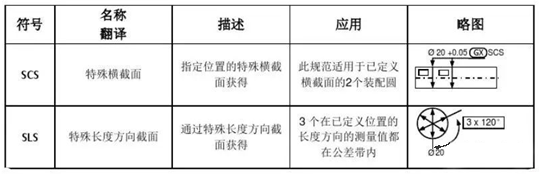

截面区域特性

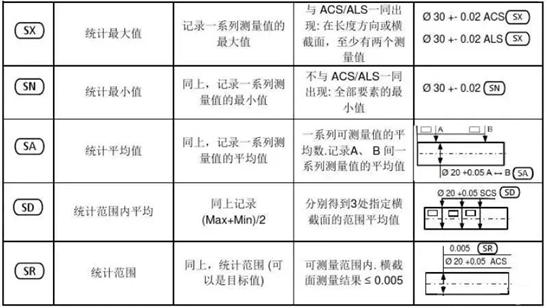

标准14405-1定义使用的其他公差修正符号

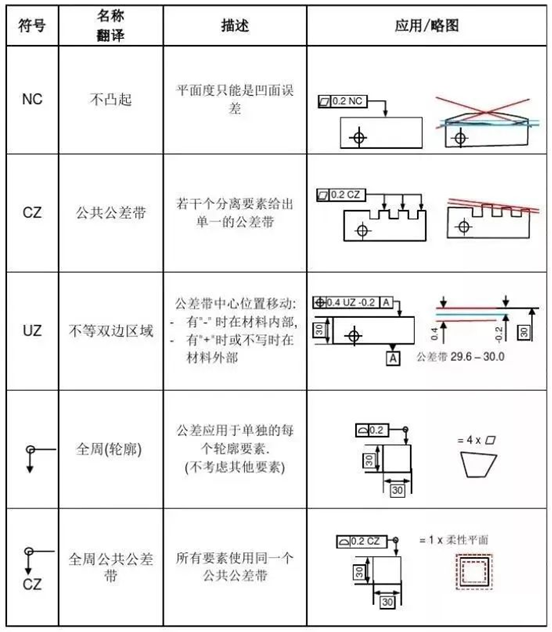

依照ISO 5459（2010）的参考基准的公差调整符号

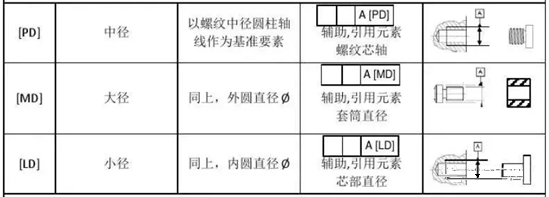

螺纹规范

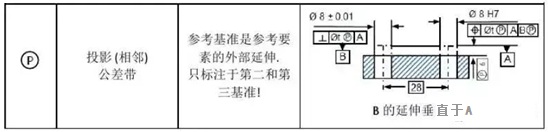

投影基准

依照ISO 1101（2008）定义的公差修正符号

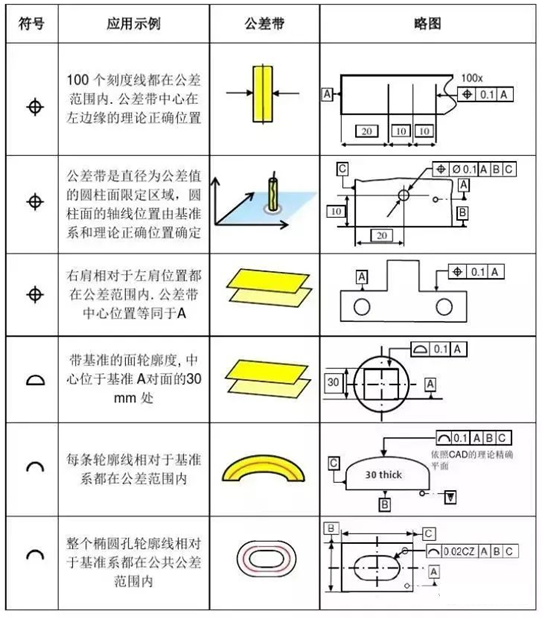

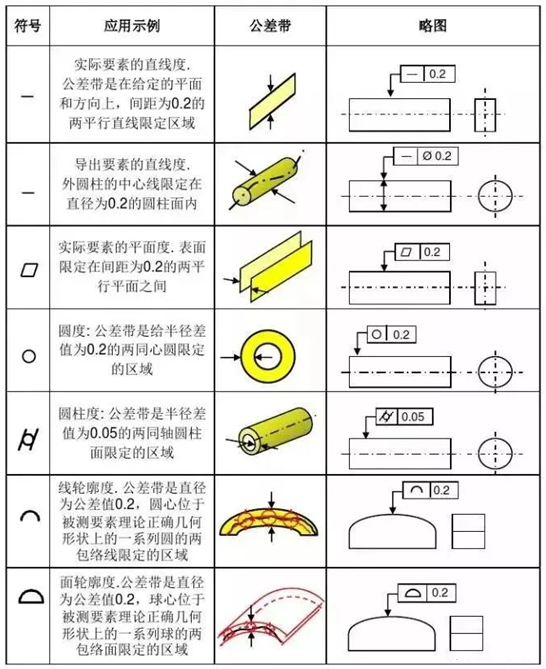

标准ISO 1101（2008）定义的形状和位置公差

形状公差无基准
