加工中心宏程序编程应用案例分享

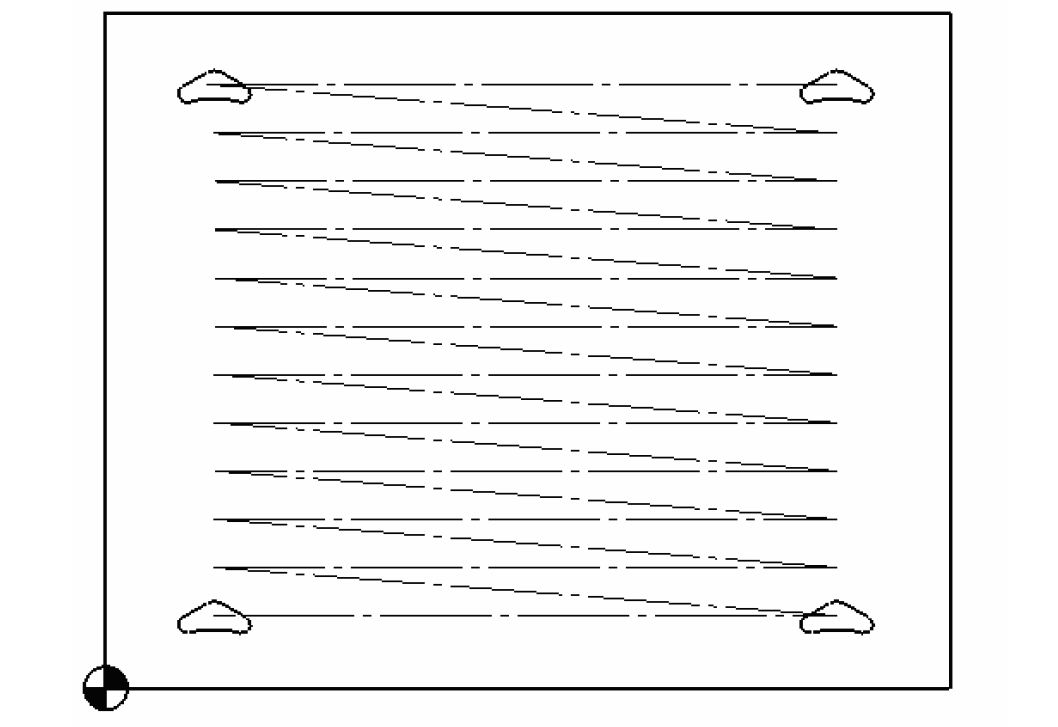

加工轨迹1

程序1

O1

G00 G90 G54 X0 Y0

M3 S3000

G43 H1 Z100

#1=5     (行数)

#2=7     (列数)

#3=12   (行宽)

#4=15   (列宽)

#24=45   （左下角第*个孔的X坐标位置）

#25=30   （左下角第*个孔的Y坐标位置）

#5=1

WHILE [#5LE#1]DO1

#6=1

WHILE [#6LE#2]DO2

#11=#24+[#6-1]*#4

#12=#25+[#5-1]*#3

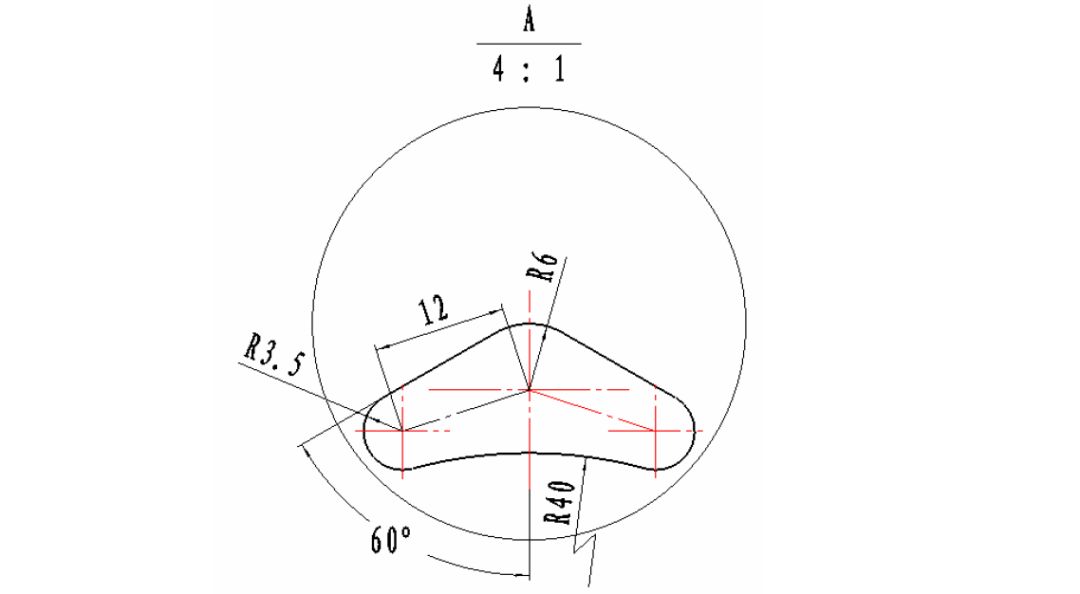

G52X#11Y#12  （在R6圆心建立局部坐标系）

G00 X0Y0

Z5

G01 Z-3 F180

G41D1X-3Y5.196 F400X-13.164Y-0.672

G03 X-10.496Y-7.081R3.5 G02 X10.96 R40

G03 X13.164Y-0.672 R3.5G01X3Y5.196

G03 X-3 R6G40 G01X0Y0G00 Z5

#6=#6+1

END2

#5=#5+1

END1

加工轨迹2

程序2

O2

G00 G90 G54 X0 Y0

M3 S1000

G43 H1 Z100

#1=5     (行数)

#2=7     (列数)

#3=12   (行宽)

#4=15   (列宽)

#24=45   （左下角第*个孔的X坐标位置）

#25=30   （左下角第*个孔的Y坐标位置）

#5=1

WHILE [#5LE#1]DO1

#6=1

WHILE [#6LE#2]DO2

#11=#24+[#6-1]*#4              计算X坐标

#12=#25+[#5-1]*#3              计算Y坐标

#13=FIX[#5/2]*2          (奇偶行判断）

IF [#13EQ#5]THEN#11=#24+[#2-#6]*#4

(偶数行X坐标反方向计算）

G52 X#11Y#12    （在R6圆心建立局部坐标系）

G00X0Y0Z5

G01 Z-3 F80

G41D1X-3Y5.196X-13.164Y-0.672

G03 X-10.496Y-7.081R3.5 G02 X10.96 R40

G03 X13.164Y-0.672 R3.5G01X3Y5.196

G03 X-3 R6G40 G01X0Y0G00 Z5

#6=#6+1

END2

#5=#5+1

END1

M30
