典型零件标注图样示例（1）

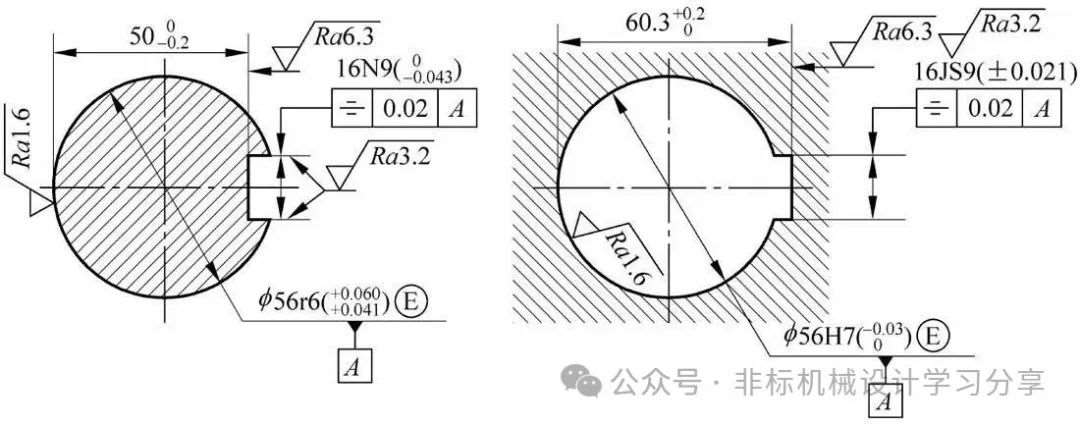

①键槽和轮毂槽的标注图样

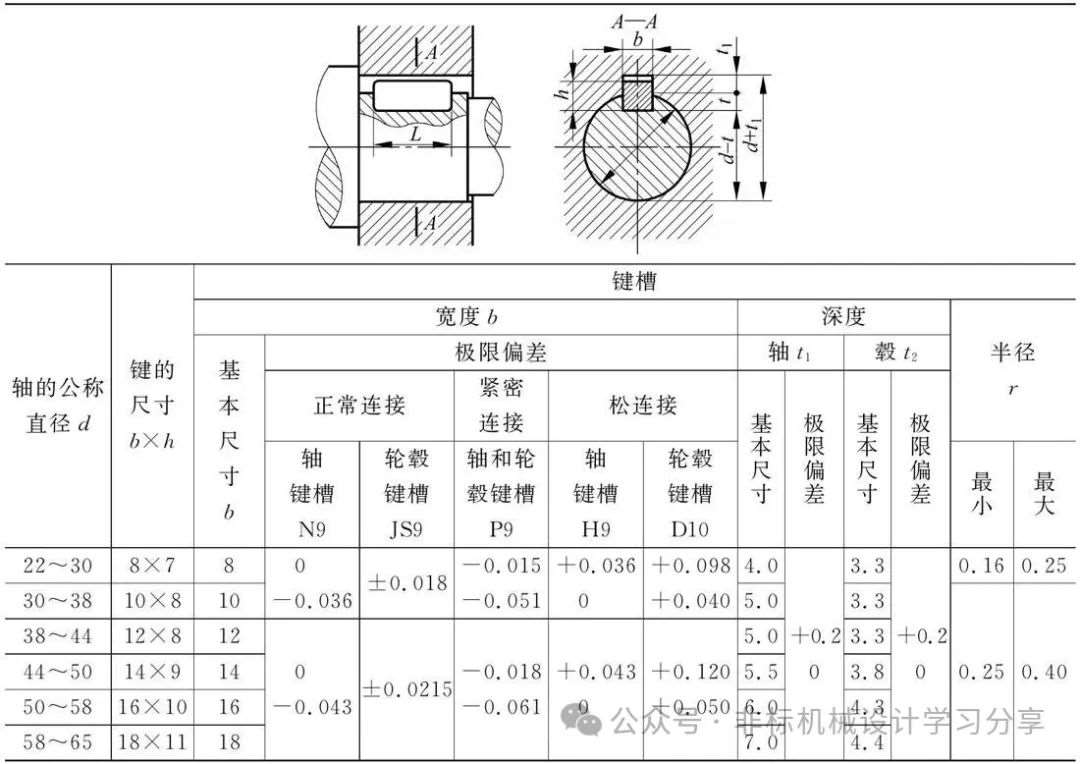

平键键槽尺寸及公差（GB/T 1095—2003）

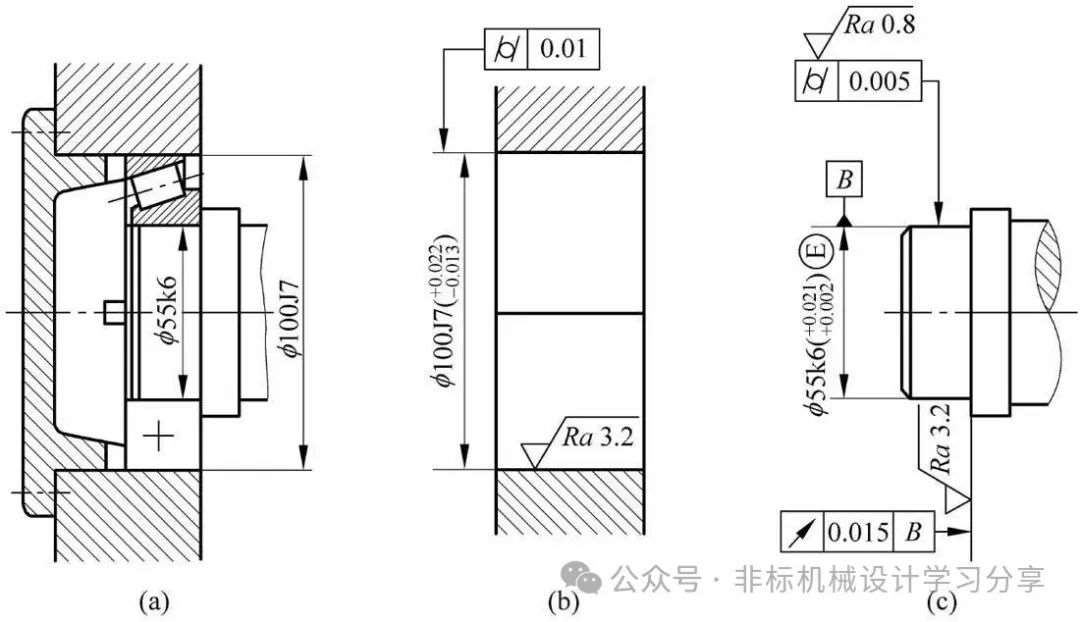

②轴颈和外壳孔公差在图样上的标注示例

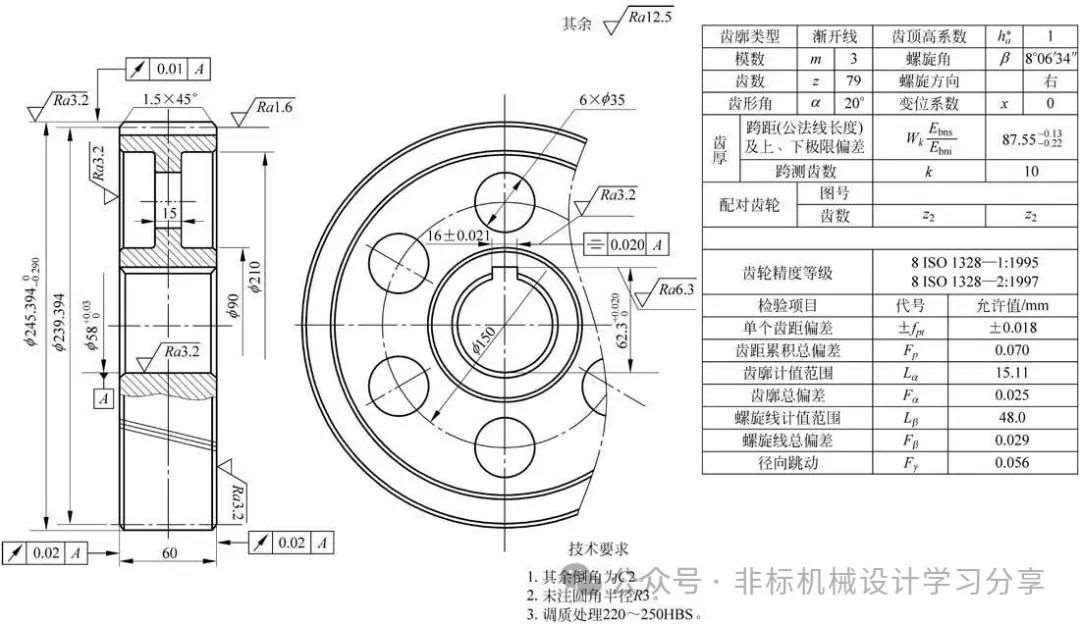

③齿轮工作图

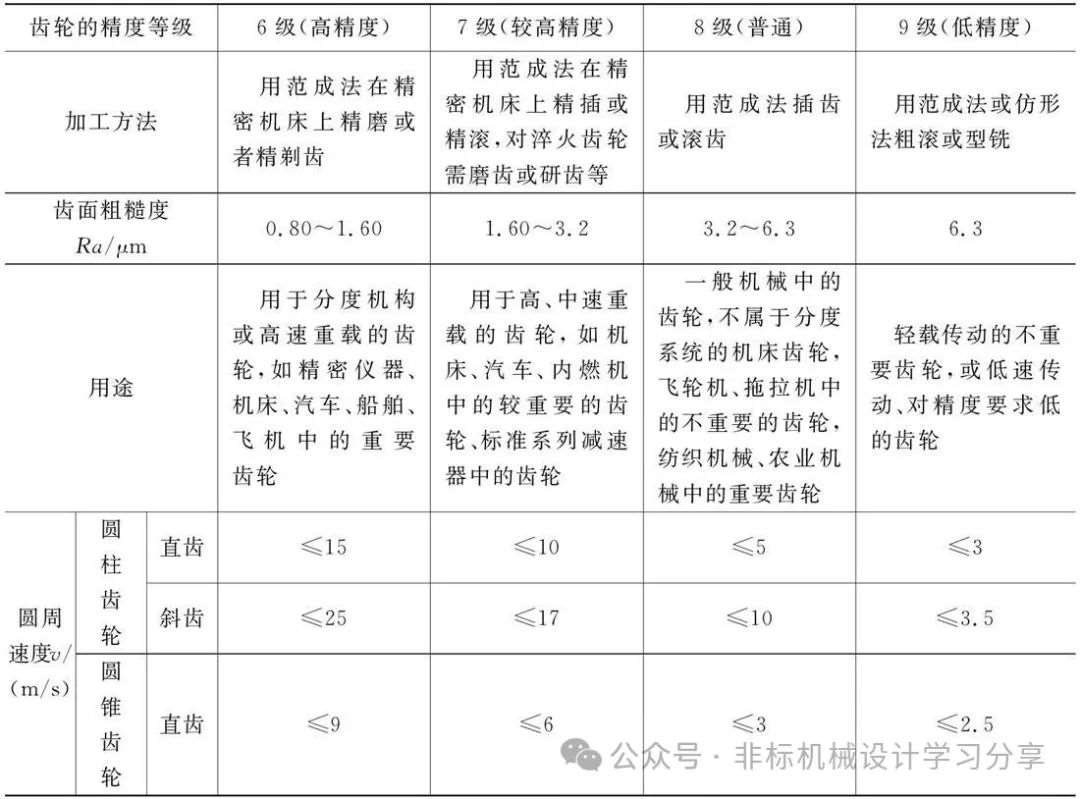

常用精度等级的齿轮加工方法及其应用范围

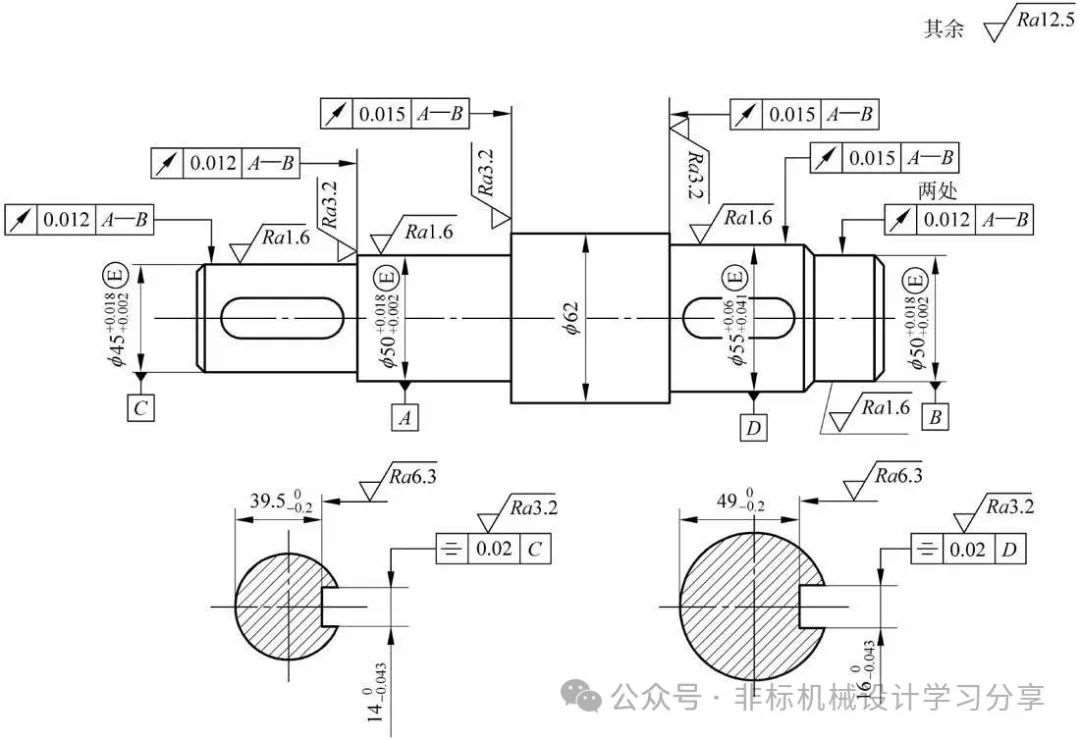

④输出轴工作图
