47个典型结构的机械加工尺寸标注示例

机械加工尺寸标注规范‌主要包括以下几个方面：

1‌、基本规则‌：

‌（1）机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关‌‌。

（2）‌图样中的尺寸以毫米为单位时，不需注明计量单位的代号或名称；如采用其他单位，则必须注明相应的单位代号或名称‌‌。

‌（3）图样中所标注的尺寸是该图样所示机件的最后完工尺寸，否则应另加说明‌‌。

（4）‌机件的每一尺寸，一般只标注一次，并应标注在反映该结构*清晰的图形上‌‌。

2‌、尺寸的组成‌：

（1）‌一个完整的尺寸一般应包括尺寸数字、尺寸线、尺寸界线和表示尺寸线终端的箭头或斜线‌。尺寸数字一般应注写在尺寸线的上方，也允许注写在尺寸线的中断处‌。

‌（2）尺寸线用细实线绘制，不能用其它图线代替，一般也不得与其它图线重合或画在其延长线上‌。标注线性尺寸时，尺寸线必须与所标注的线段平行‌。

‌（3）尺寸界线用细实线绘制，并应由图形的轮廓线、轴线或对称中心线处引出‌。尺寸界线一般应与尺寸线垂直，并超出尺寸线的终端2mm左右‌。

3‌、常见结构的尺寸注法‌：

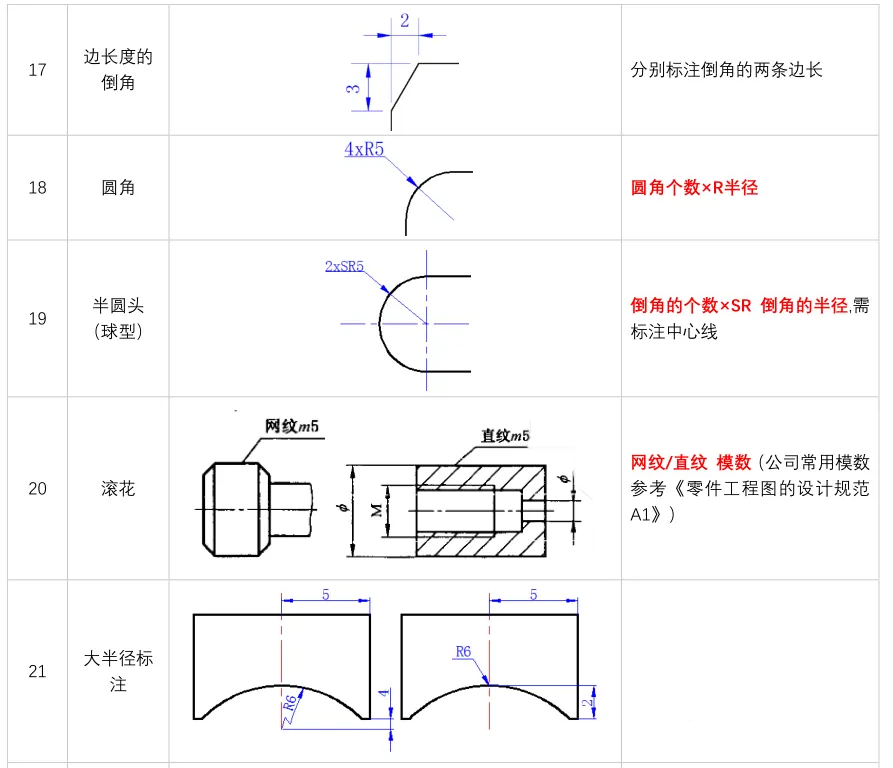

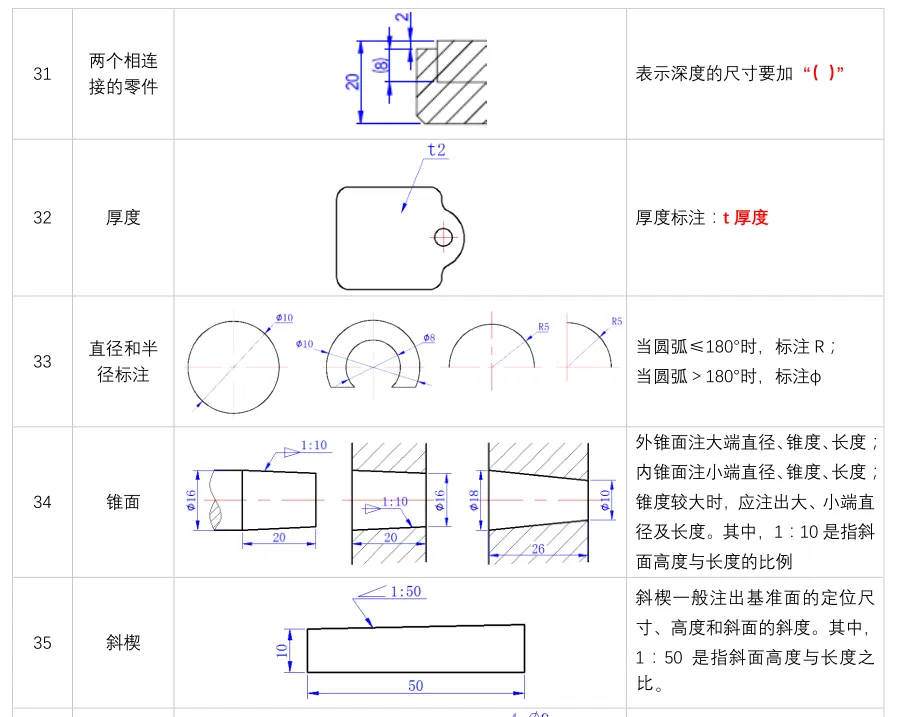

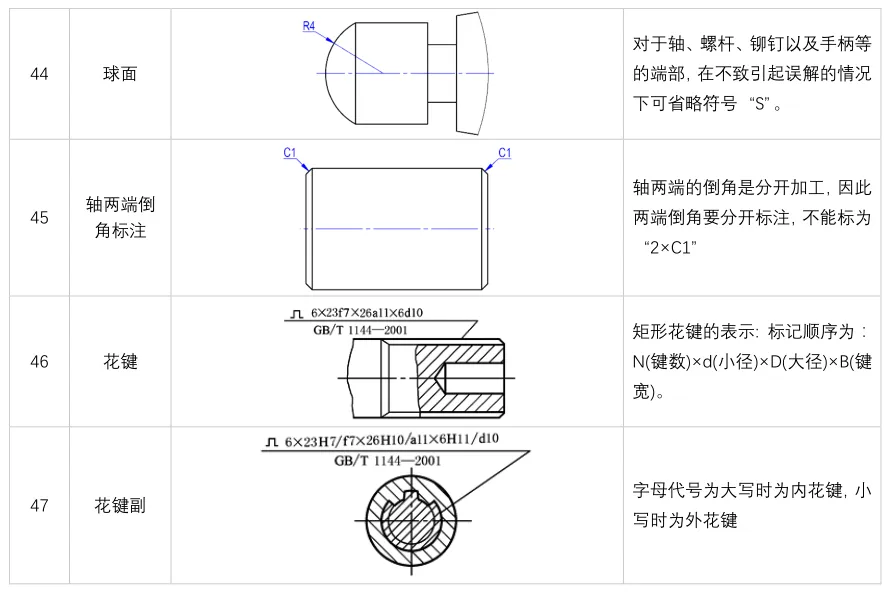

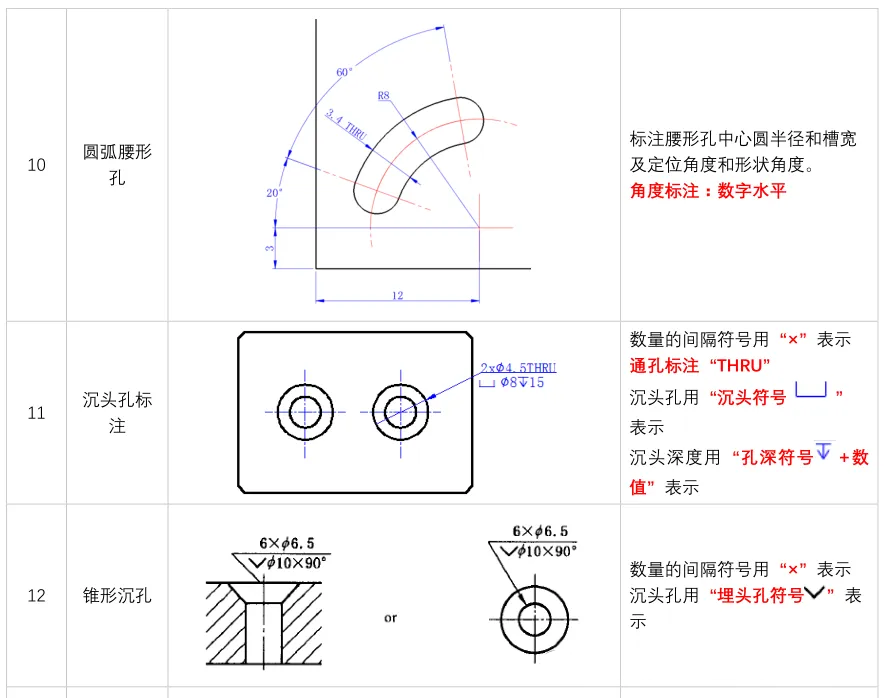

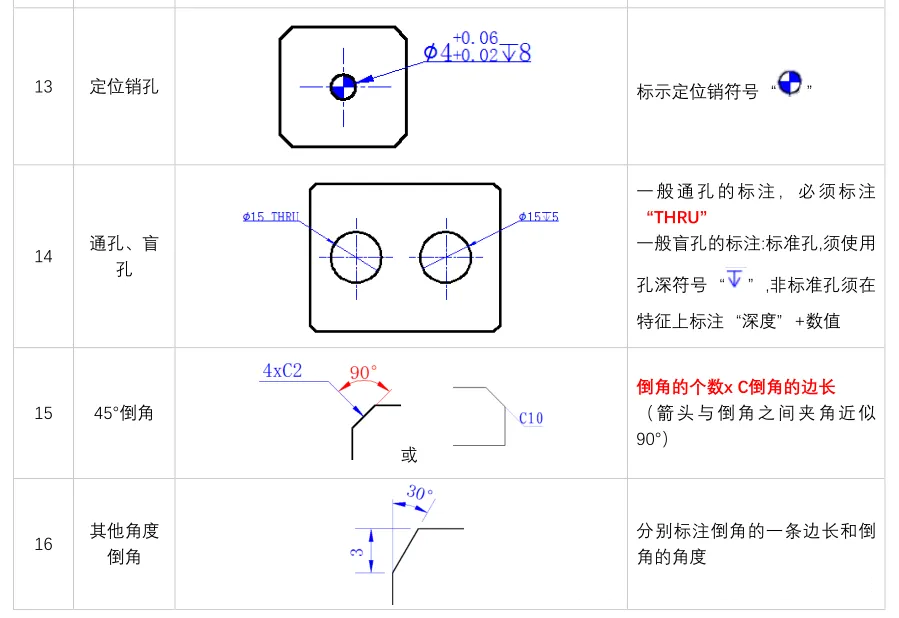

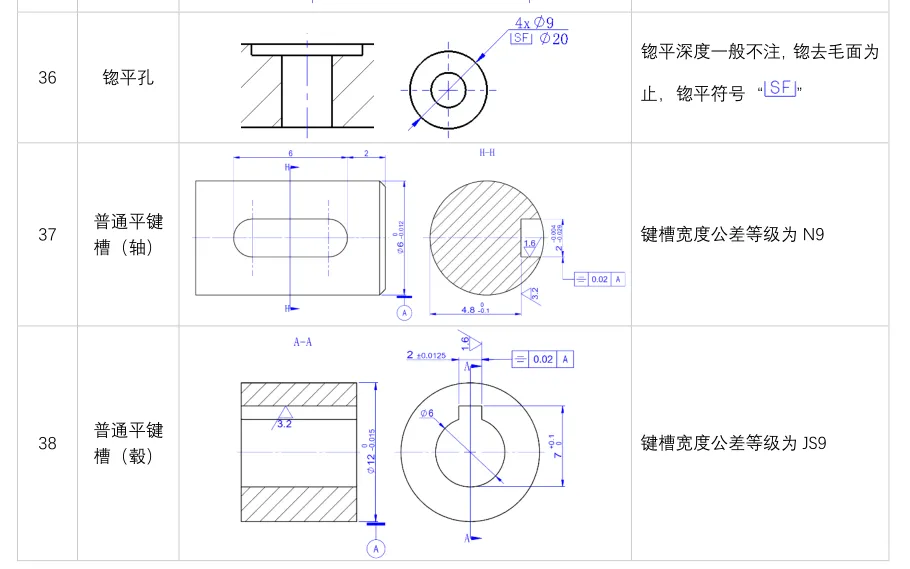

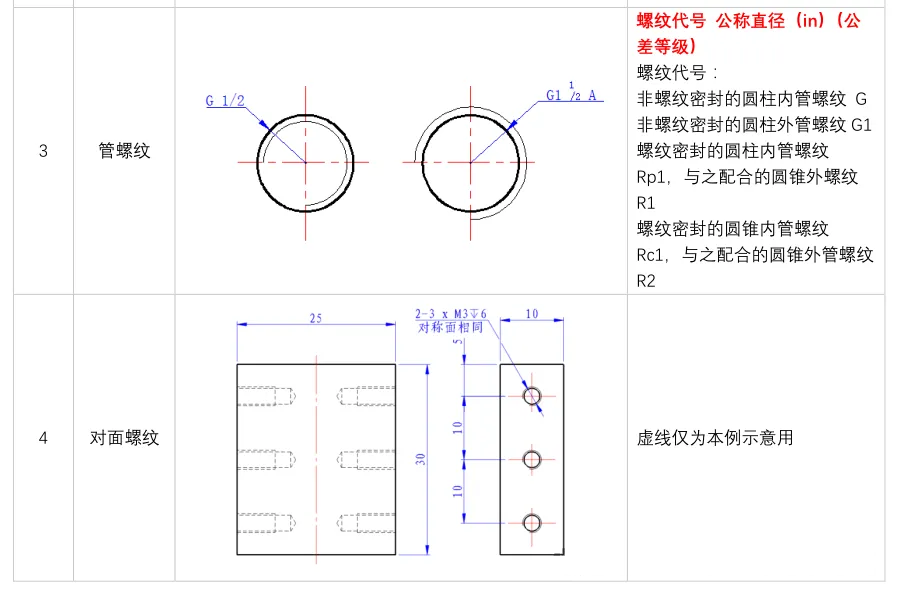

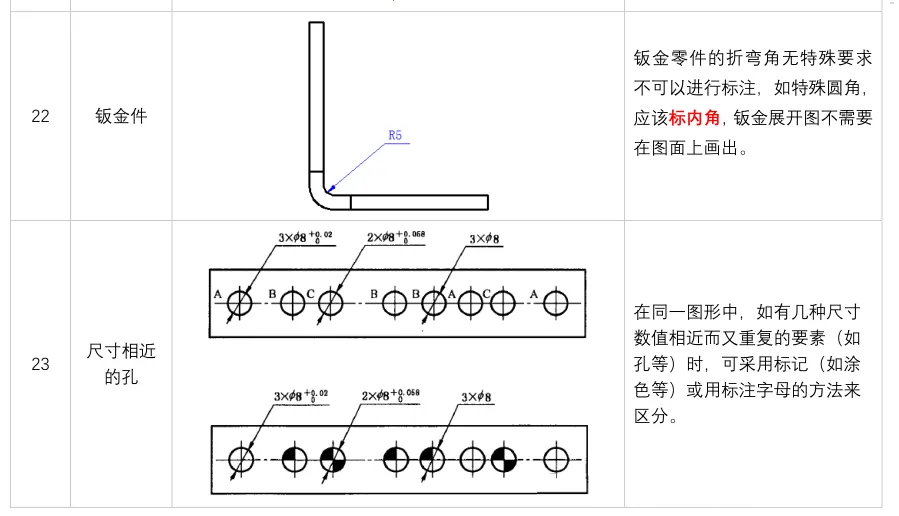

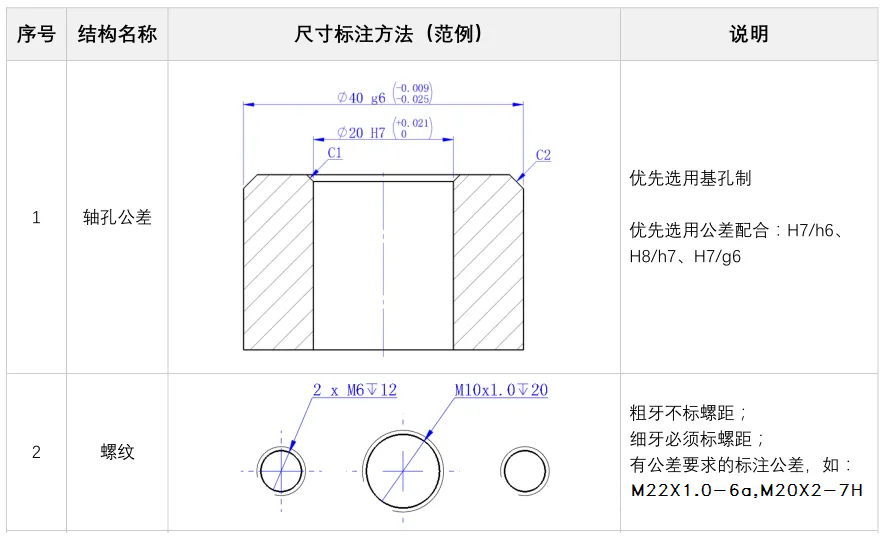

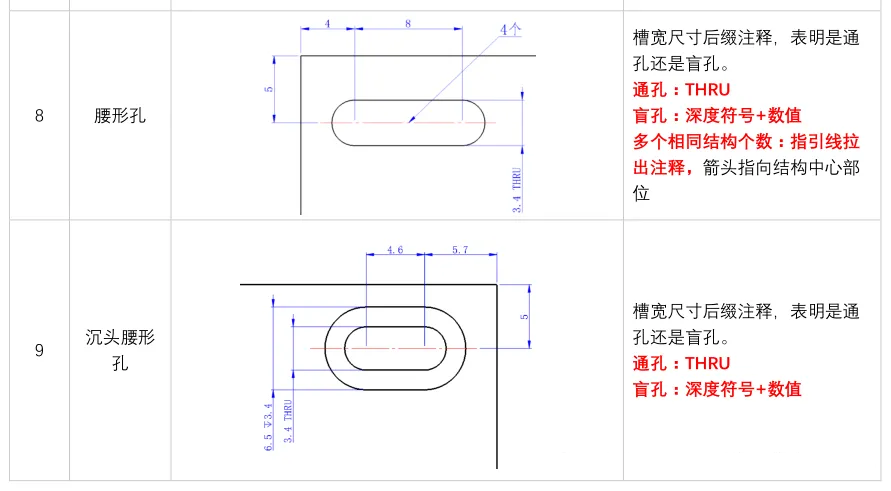

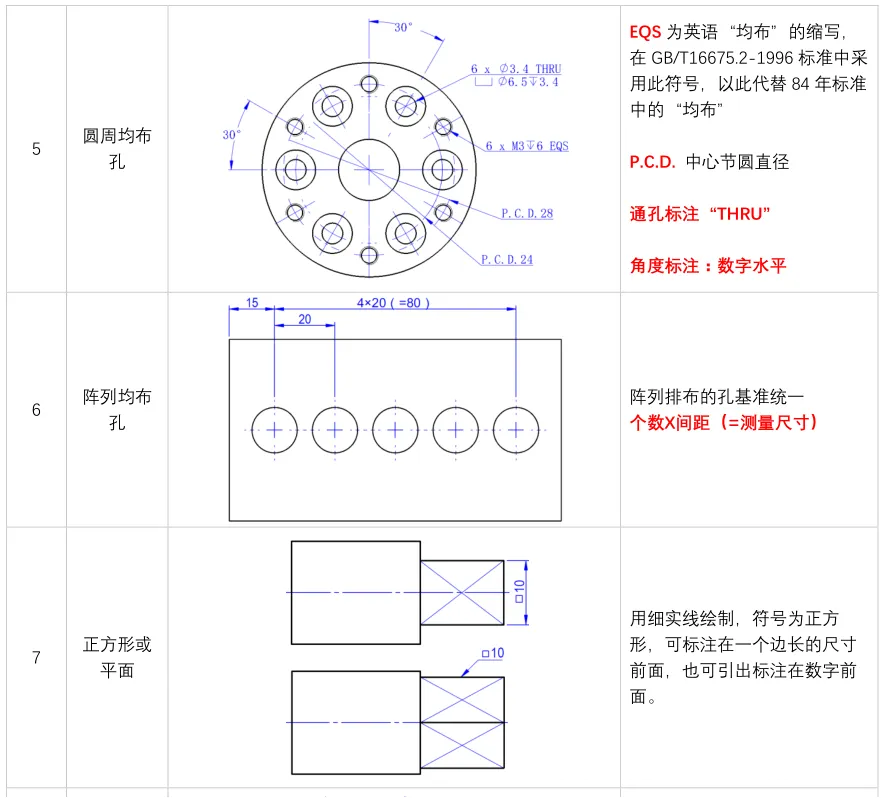

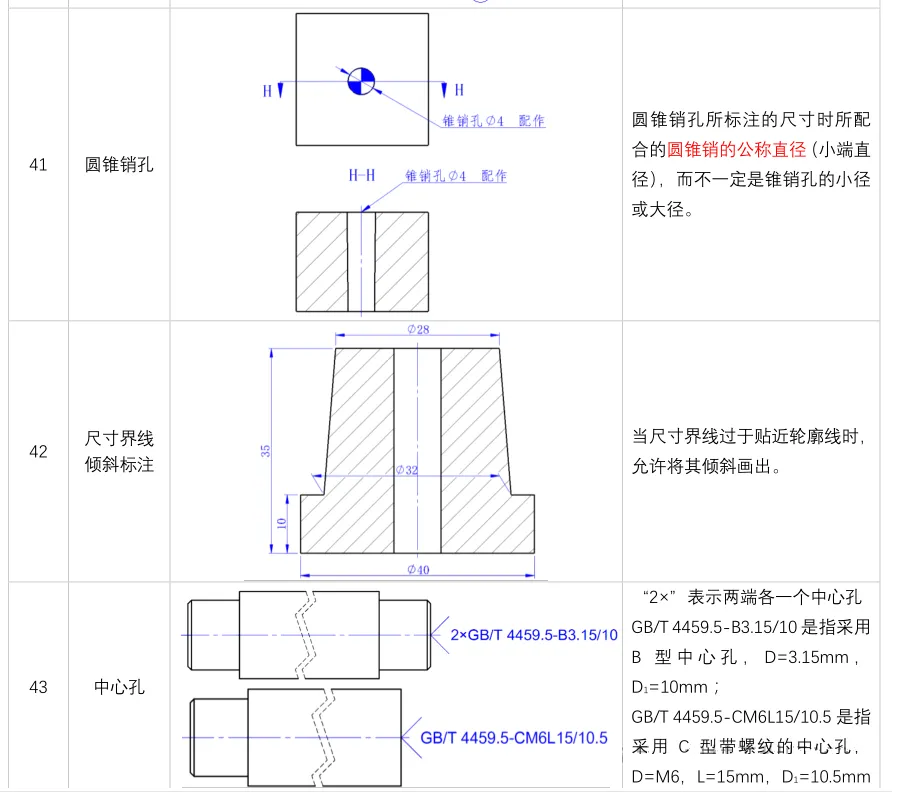

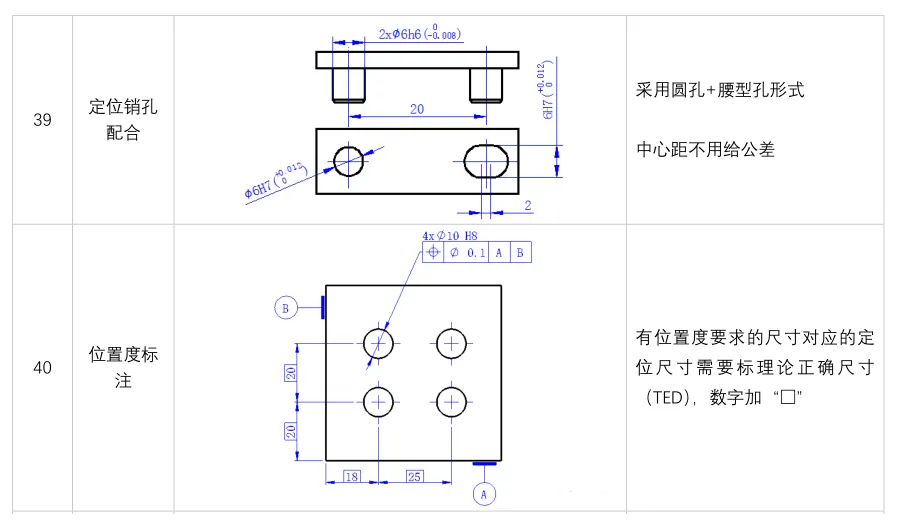

‌（1）孔的尺寸注法‌：包括盲孔、螺纹孔、沉孔、锪平孔等‌。

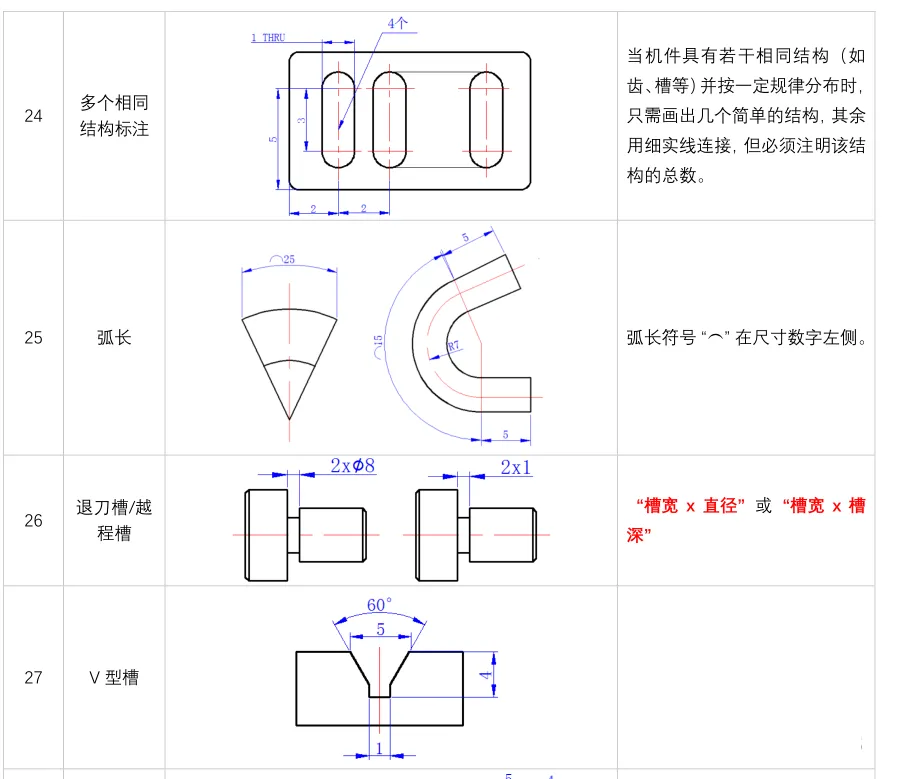

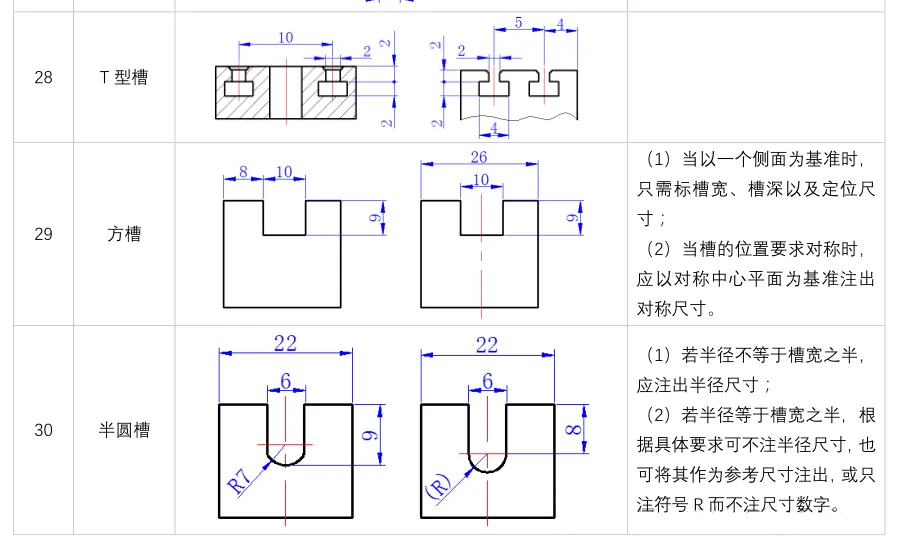

‌（2）退刀槽和砂轮越程槽‌：在零件切削加工时，为了便于退出刀具及保证装配时相关零件的接触面靠紧，在被加工表面台阶处应预先加工出退刀槽或砂轮越程槽‌。

‌（3）凸台和凹坑‌：为了减少加工面积，并保证零件表面之间有良好的接触，常常在铸件上设计出凸台和凹坑‌。

‌4、常见零件结构的尺寸标注‌：

‌（1）轴套类零件‌：常以它的轴线作为径向尺寸基准，长度方向的基准常选用重要的端面、接触面或加工面等‌。

（2）‌盘盖类零件‌：基本形状是扁平的盘状，主要标注其直径、厚度等尺寸‌。
