圆周孔加工宏程序编程实例

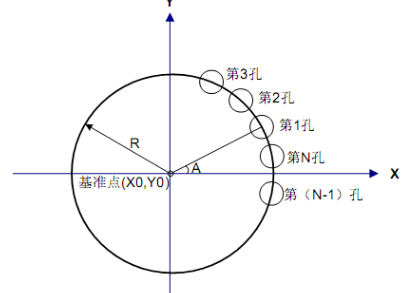

在圆心为基准点(X0，Y0)、半径为(R)的圆周上，始角为(A)，加工N个等分孔。

X0，Y0为螺栓孔循环基准点的坐标值。

R：半径，A：始角， N：个数。上述参数使

#500：基准点X的坐标值(X0)

#501：基准点Y的坐标值(Y0)

#502：半径(R)

#503：始角(A)

#504：N个数

N＞0时，反时针转，个数N。

N＜0时，顺时针转，个数N。

以下的变量用于宏程序中的运算。

#100：表示第I个孔加工的计数(I)

#101：计数的终值(＝ N )(IE) ┃┃

#102：第I个孔的角度(θI)

#103：第I个孔的X坐标值(Xi)

#104：第I个孔的Y坐标值(Yi)

O0001；

N100 G65 H01 P#100 Q0； I＝0

G65 H22 P#101 Q#504； IE＝|N|

N200 G65 H04 P#102 Q#100 R360；

G65 H05 P#102 Q#102 R#504； θI＝A＋360°×I/N

G65 H02 P#102 Q#503 R#102；

G65 H32 P#103 Q#502 R#102； X I＝X I＋R·COS(θI)

G65 H02 P#103 Q#500 R#103；

G65 H31 P#104 Q#502 R#102； Y I＝Y I＋R·SIN(θI)

G65 H02 P#104 Q#501 R#104；

G90 G00 X#103 Y#104；第I个孔定位。

G**；具体孔加工G代码。

G65 H02 P#100 Q#100 R1； I＝I＋1

G65 H84 P200 Q#100 R#101；当I＜IE 时，转到N20

M99；

调用上面用户宏程序本体的程序实例如下：

O0010；

G65 H01 P#500 Q100；X0=100MM

G65 H01 P#501 Q-200；Y0=-200MM

G65 H01 P#502 Q100；R=100MM

G65 H01 P#503 Q20；A=20°

G65 H01 P#504 Q12； N=12反时针转

G92 X0 Y0 Z0；

M98 P0001；调用用户宏程序

G80；

X0 Y0；

M30；

这样即可完成上述圆周孔的加工编程。
