数控车床高手都在用的编程套路！逐行拆解左右端螺纹加工程序，新手秒变老司机！
02/26
在制造业一线，数控车床是“钢铁裁缝”，而G代码就是它的语言。今天，我们就来逐行深度解析两段经典数控车削程序（左端+右端），带你从“看天书”到“读心术”，掌握FANUC系统下外圆、倒角、螺纹的完整加工逻辑！
无论你是刚入行的技校生，还是想提升效率的老师傅，这篇文章都值得收藏+转发！
一、整体结构：三刀流作战，分工明确！
两段程序都采用 “粗车 → 精车 → 螺纹”三阶段策略，分别使用：
- T0101 刀：粗精车外轮廓（主刀）
- T0202 刀：精车复走（提高表面质量）
- T0303 刀：专用螺纹刀（攻牙）
这种“分工协作”模式，是高效、高精度加工的黄金标准！
二、左端程序逐行爆破分析（N10–N350）
▶ 开场准备（N10–N40）
N10 G40 G97 G99 M03 S950 F0.4;
G40取消刀具半径补偿（安全起见，程序开头清零） G97恒转速模式（非恒线速），适合车削 G99进给单位为 mm/转（不是mm/min！） M03 S950主轴正转，950 rpm F0.4每转进给0.4mm —— 典型粗车参数
小贴士：粗车用低转速+大进给，保证切削力和排屑顺畅。
N20 T0101; // 换1号刀，调用1号刀补
N30 M08; // 打开切削液（降温+润滑）
N40 G00 X31. Z2.; // 快速定位到循环起点（X略大于毛坯，Z在端面前2mm）
▶ 粗车循环设定（N50–N60）
N50 G71 U1.5 R0.5;
N60 G71 P70 Q140 U0.3 W0.05;
G71是FANUC的外径粗车复合循环 U1.5每次背吃刀量1.5mm（径向） R0.5退刀量0.5mm（防撞刀） P70 Q140精加工路径从N70到N140 U0.3 W0.05留精车余量（X向单边0.3mm，Z向0.05mm）
⚠️ 注意：U值是直径方向余量！实际半径余量是0.15mm。
▶ 精加工路径定义（N70–N140）
这是*关键的轮廓描述段，虽用于粗车参考，但决定了最终形状！
N70 G00 X0.; // 快速走到中心（车端面起点）
N80 G42 G01 Z0.; // 启用右刀补，直线插补到工件端面（Z=0）
N90 X21.; // 车端面至Φ21（螺纹小径附近）
N100 X24. Z-1.5; // 倒角：从Φ21→Φ24，Z进-1.5（45°倒角）
N110 Z-36.; // 车Φ24外圆至Z=-36（螺纹长度）
N120 X28. S1250; // 扩展到Φ28，并提速至1250rpm（为后续精车铺垫）
N130 Z-141.; // 车Φ28长轴至总长141mm
N140 G40 X31.; // 取消刀补，退到安全X=31
高手细节：N120中中途改转速S1250！说明此处开始进入精细区域，提前升速为精车做准备。
▶ 粗车结束，换精车（N150–N250）
N180 M03 S1550 F0.2; // 主轴提速+进给减半（典型精车参数）
N190 T0202; // 换精车刀
N220 G70 P70 Q140; // G70精车循环，自动按N70–N140路径走一刀
G70会自动扣除G71留的余量，实现高光洁度表面。
▶ 螺纹加工（N260–N340）
N290 G00 X24. Z3.; // 定位到螺纹起点（Z=3，预留切入空间）
N300 G76 P021160 Q100 R50;
N310 G76 X21.4 Z-36. P1300 Q1000 F2.0;
G76是螺纹复合循环，比G92更智能 P02116002 = 精车次数2次 11 = 螺纹角度60°（11×5.625≈60） 60 = 刀尖角度60° Q100最小切深0.1mm（单位0.001mm） R50精车余量0.05mm X21.4螺纹小径（M24×2的标准小径≈21.4） F2.0导程2.0mm（即螺距2mm）
螺纹公式：小径 ≈ 大径 - 1.3×螺距 → 24 - 1.3×2 = 21.4 ✔️
三、右端程序对比分析（差异在哪？）
右端程序结构几乎相同，但有三大关键区别：
| 加工长度 | ||
| 螺纹位置 | ||
| 精车终点 |

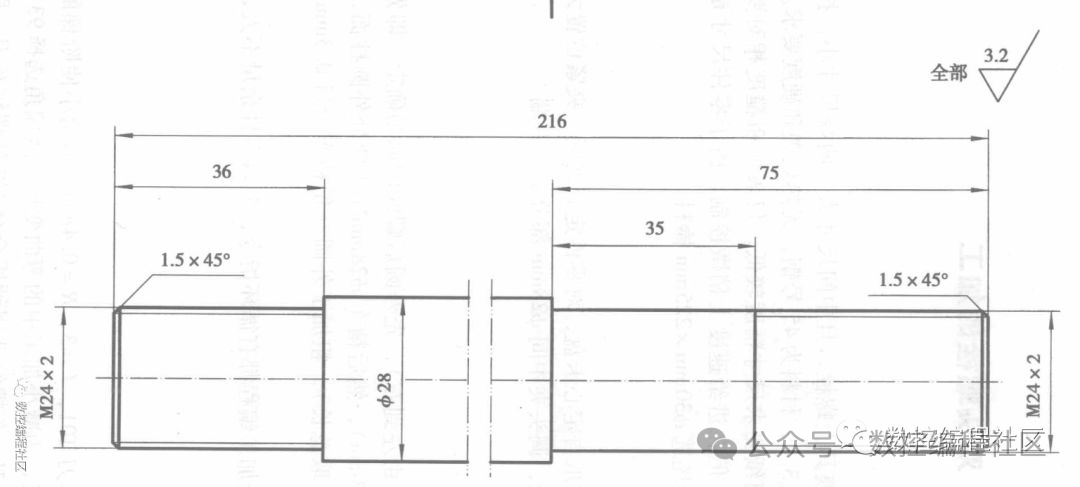

说明：这是同一零件的左右两端不同特征！左端是长轴+螺纹，右端是短轴+另一处螺纹。
四、高手总结：5个必须掌握的核心技巧
- G71/G70组合：粗精分离，效率与精度兼得。
- 刀具补偿时机：G42在轮廓起点开启，G40在退出前关闭。
- 螺纹用G76：自动分层、斜进刀，避免扎刀。
- 切削参数匹配：粗车（低速大进给）→ 精车（高速小进给）→ 螺纹（中低速恒进给）。
- 安全回退点：X100 Z100 是通用换刀点，避免碰撞。
五、写在最后
数控编程不是“背代码”，而是理解工艺逻辑。
这两段程序，看似简单，实则包含了外圆车削、端面加工、倒角、螺纹、刀补、循环六大核心技能！
