一文读懂：六类主流五轴加工中心结构、优势与应用场景
06/24

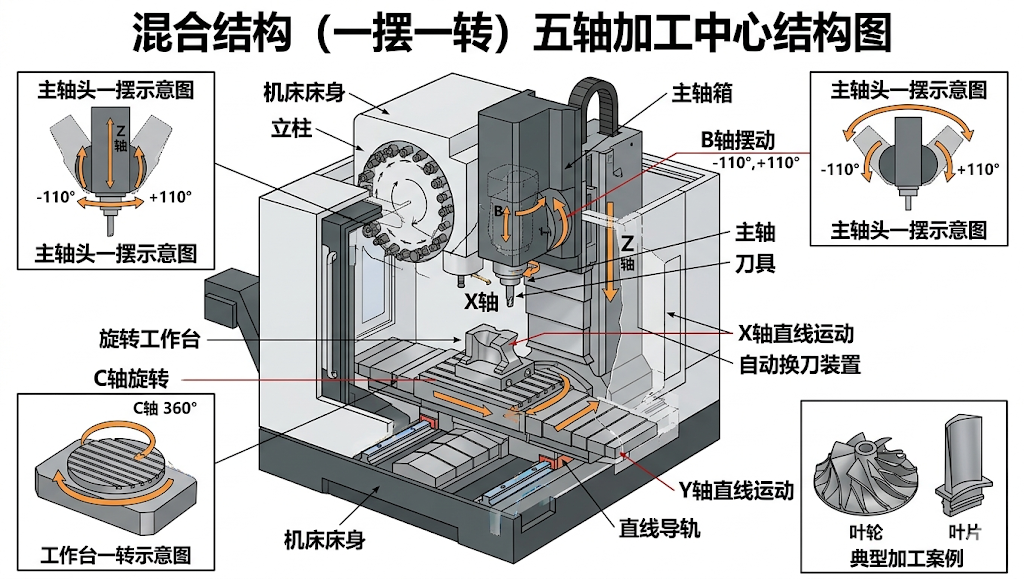

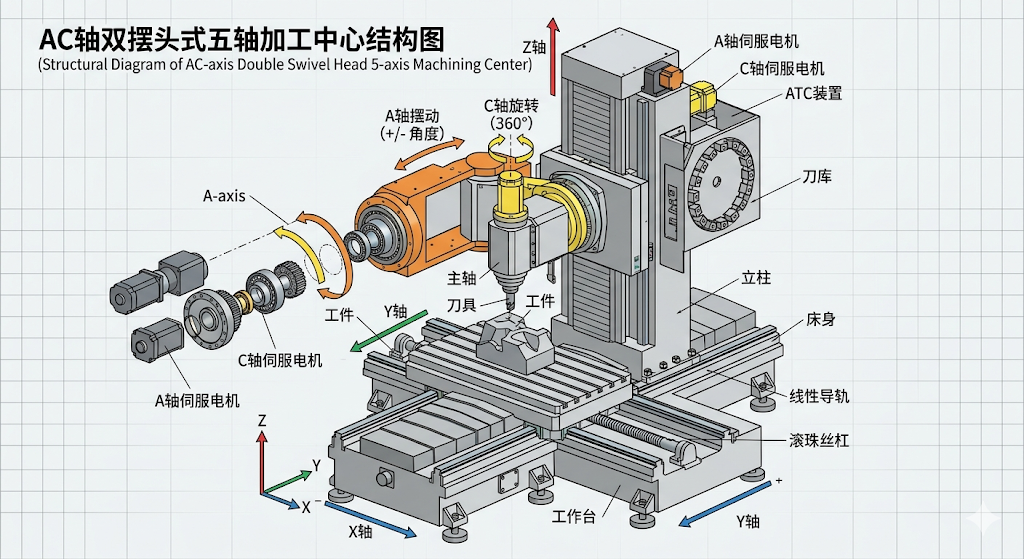

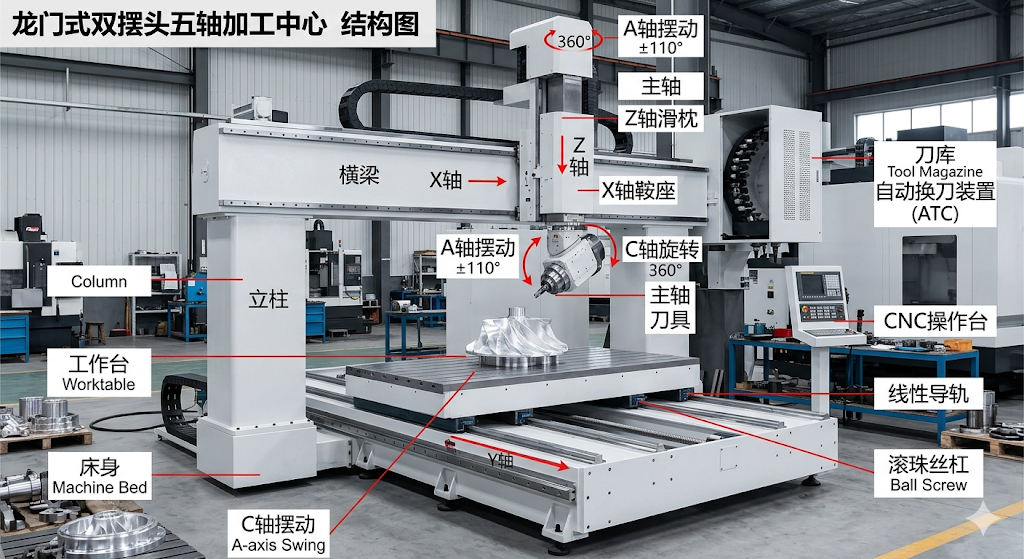

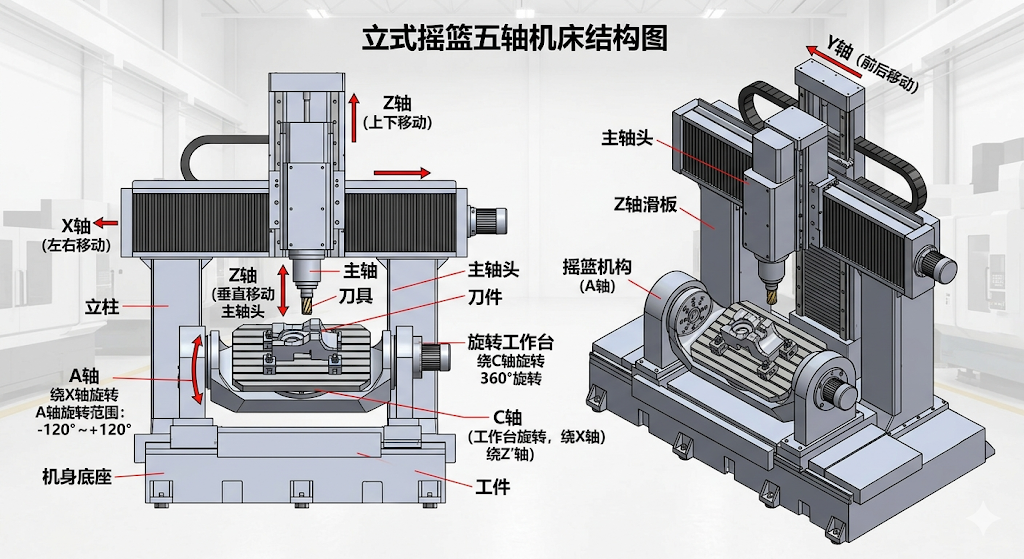

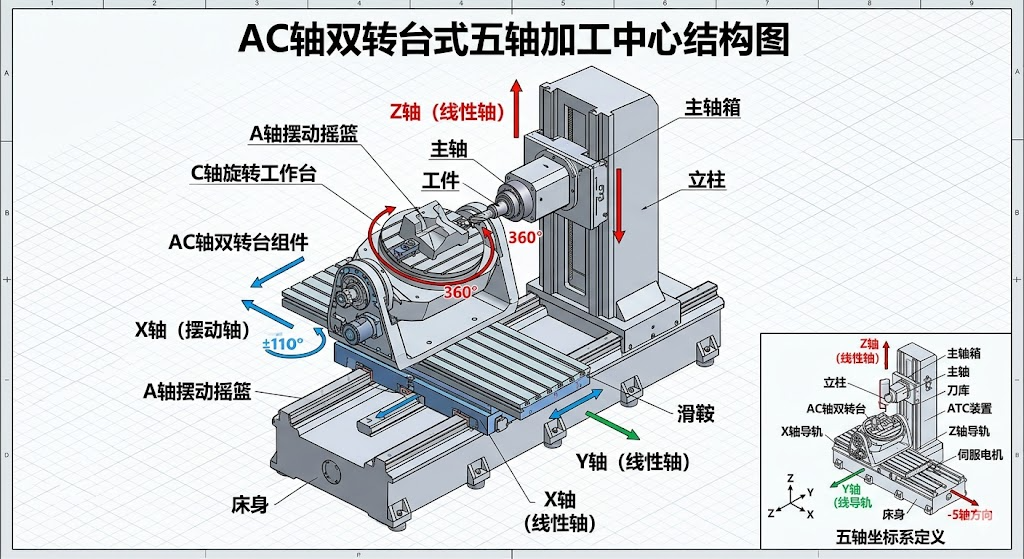

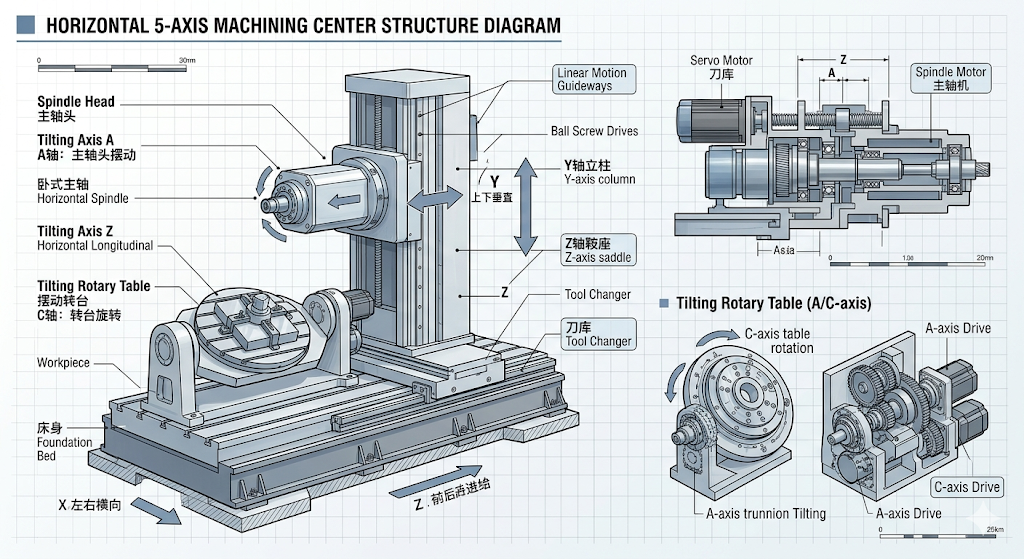

五轴加工中心 凭借可实现复杂曲面、多面一次成型的加工能力，已成为高端制造的核心装备。根据旋转轴布局、运动形式及整机架构不同，五轴加工中心可分为六大典型结构，不同结构在承重、刚性、精度、适用工件与场景上差异显著。本文系统梳理各类结构特点、核心优势与典型应用，为设备选型提供清晰参考。两个旋转轴（A 轴、C 轴）集成于主轴头，主轴头可实现前后、左右摆动，形成 “万向头” 运动形式；工作台多为固定或仅做直线移动，不参与旋转。工作台承重能力突出，适配大型、重型工件加工；主轴摆动灵活，可高效完成深腔、陡壁、复杂型腔等难加工结构，刀轴姿态调整自由度高。航空航天（机翼大梁、筋肋、框类结构件）、大型模具制造、重型机械零部件加工等。两个旋转轴（A 轴、C 轴）集成在工作台上，工件随工作台同步转动，主轴仅做直线运动、切削方向固定。主轴头结构简洁、刚性强，设备成本相对更低；运动逻辑清晰，编程与调试更简便，精度稳定性好，专注小型精密件高效加工。小型精密模具、叶轮、小型复杂结构件、精密机械零件等。采用 “一摆一转” 组合形式，单一旋转轴集成在主轴头（如 B 轴，实现前后摆动），另一旋转轴布置在工作台（如 C 轴，实现水平旋转）。兼顾双摆头的灵活性与双转台的稳定性，适用范围广；既可处理中等尺寸工件，又能灵活控制刀轴方向，通用性与适配性强。采用龙门式框架整机结构，主轴及旋转轴安装于横梁，工作台沿床身移动，细分定梁式、动梁式等类型，满足不同行程需求。行程空间大，可加工超大型工件；整机刚性优异，支持重切削、强力切削；空间布局紧凑，占地面积小、场地利用率高。风电设备、船舶制造、大型航空结构件、重型装备零部件等超大尺寸工件加工。主轴水平布置，工作台可旋转或摆动，实现五轴联动，常见形式为主轴摆动 + 工作台旋转、工作台双旋转等。排屑顺畅，尤其适合深腔、复杂内腔类工件；切削稳定性高，适配批量自动化生产线，加工效率与一致性突出。汽车发动机缸体、变速箱壳体、工程机械零部件、多型腔复杂壳体等。工作台采用摇篮式设计，可绕 A 轴、C 轴双轴旋转，主轴垂直布置，工作台旋转角度大，支持工件多面一次装夹加工。加工覆盖范围广，复杂异形件适配性强；工作台承重适中，精度与稳定性均衡，兼顾中型工件与精密加工需求。模具制造、精密零部件、医疗器械、高端装备小型结构件等。不同结构的五轴加工中心，没有优劣，只有场景适配差异。实际选型时，需结合 工件尺寸与重量、结构复杂程度、精度要求、加工批量、生产自动化程度 等因素综合判断，选择*匹配的结构形式，才能实现效率、精度与成本的*优平衡。
