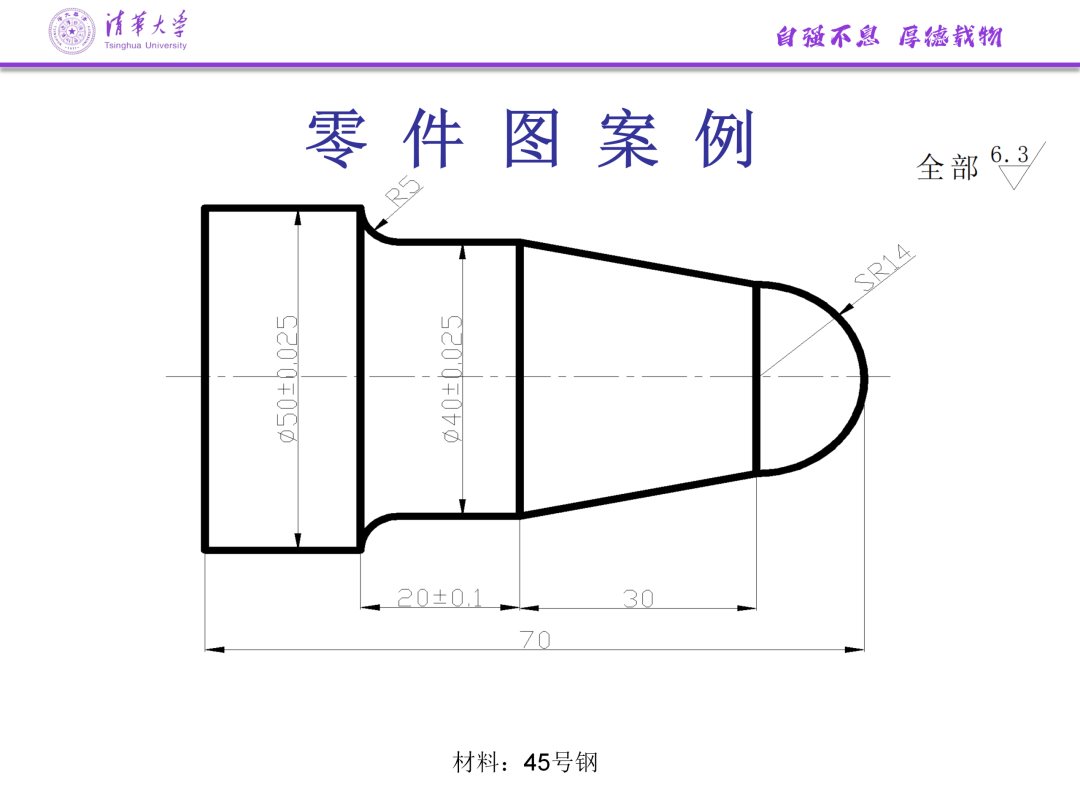

（45#钢）数控编程实例教程，零件加工工艺卡片+数控加工刀具卡片

数控编程准备阶段要求仔细分析零件图纸，明确加工特征（如平面、孔、槽、曲面）、尺寸公差、表面粗糙度及材料特性，并据此制定合理的工艺路线，遵循“基准先行、先粗后精、先面后孔”等原则。

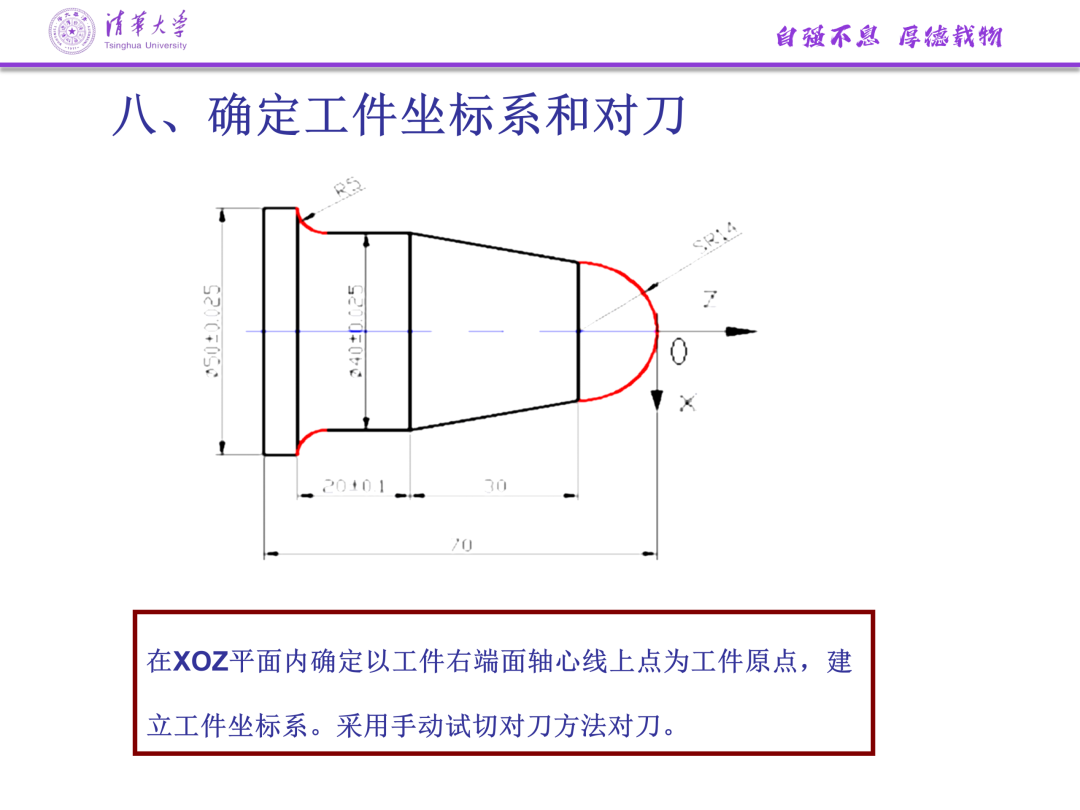

其次，建立正确的编程坐标系至关重要，通常使用G54~G59指令设定工件坐标系，并通过寻边器或探头精确测量并输入工件原点偏移值。编程模式则分为坐标（G90）和相对坐标（G91），以适应不同的加工需求。

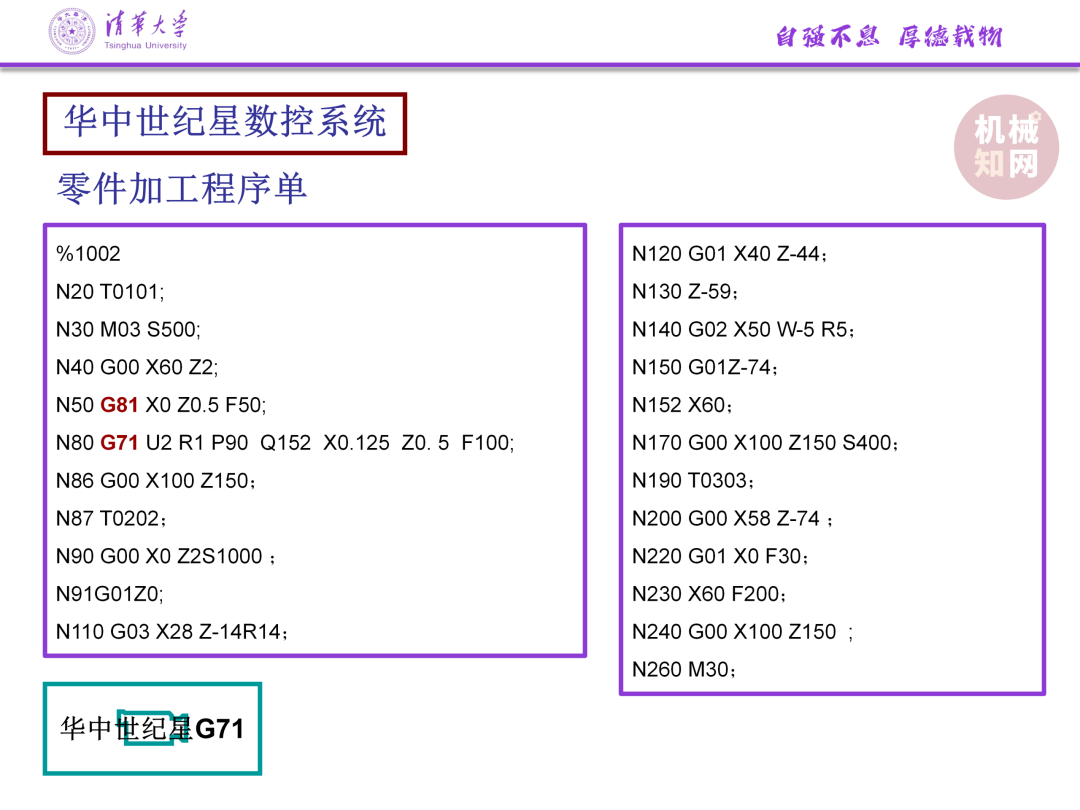

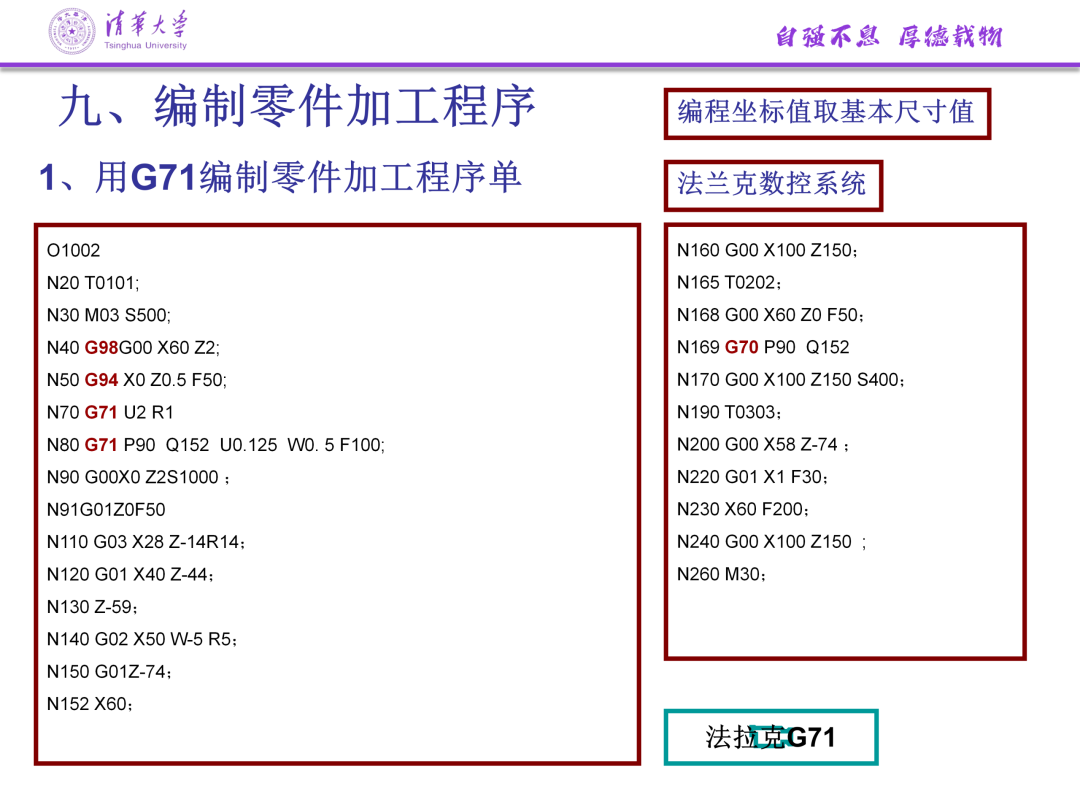

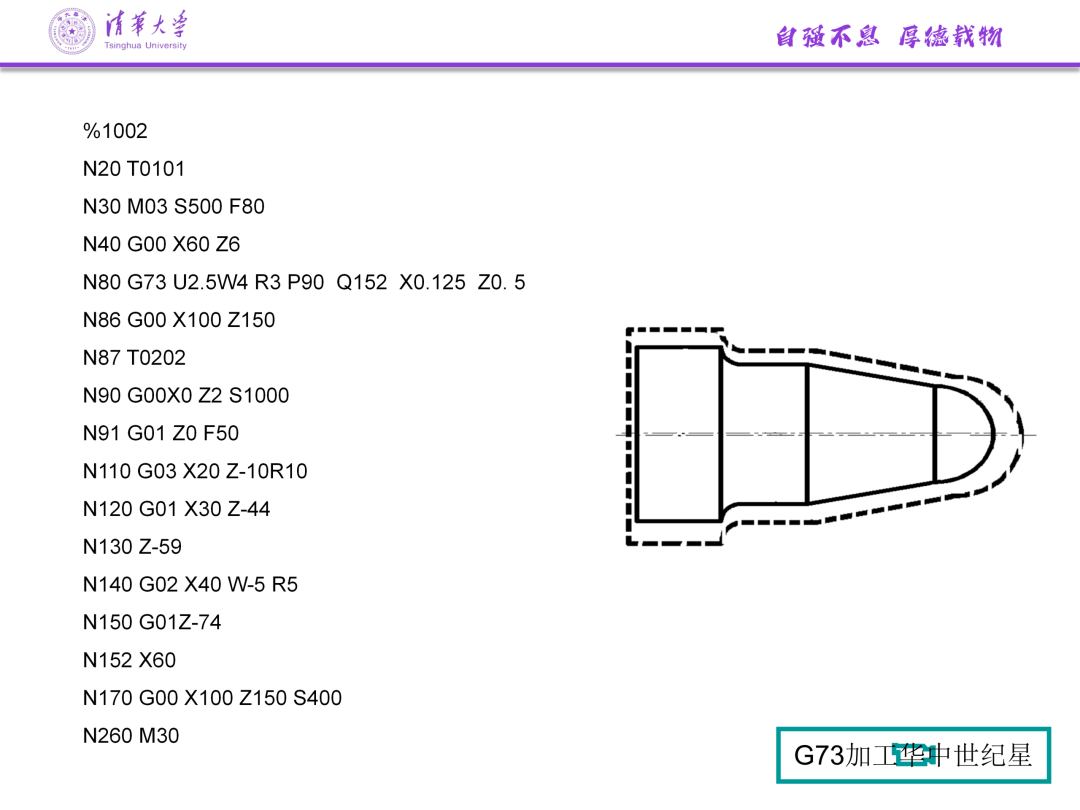

在具体编程中，G01（直线插补）、G02/G03（圆弧插补）是生成轮廓路径的基础指令，而G00用于快速定位。一个完整的程序实例通常包括初始化设置、坐标系选择、刀具补偿（如G43）、切削路径以及程序结束指令（M30）。

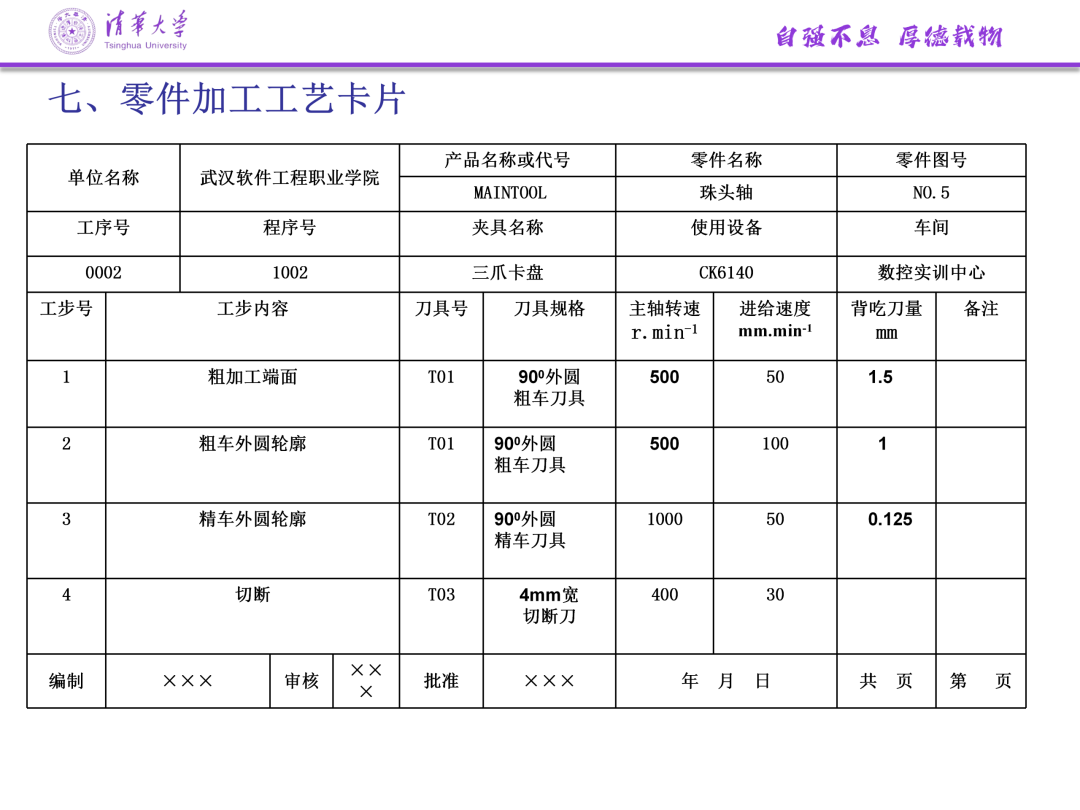

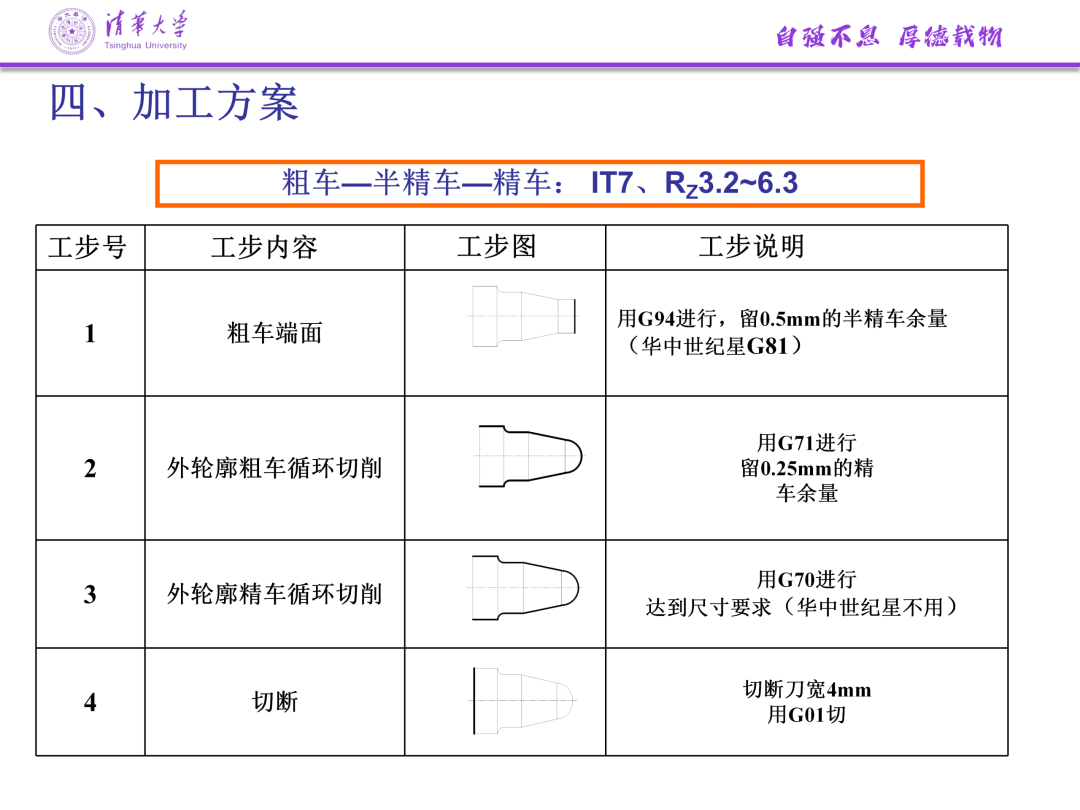

一、零件加工工艺卡片

数控加工工艺卡片是指导生产操作、确保加工一致性的，是以工序为单位，系统记录了零件从毛坯到成品的完整加工路线、工艺参数和质量要求。

加工工艺卡片的作用就是确定加工顺序、规定机床设备与工装夹具、核算工时定额，并为质量检验提供依据。

一份标准的工艺卡片应包含基础信息（零件名称、材料、图号）、流程控制（按工序号排列的加工步骤）、工艺参数（如主轴转速、进给量）以及质量管理项（如公差、表面粗糙度要求）。

在编制时，需以零件图纸为起点，分析加工难点，并遵循科学的工艺原则，如通过试切验证切削参数。在专业课程设计中，编制工艺过程卡片和工序卡片是培养学生工艺分析能力的重要实践内容。

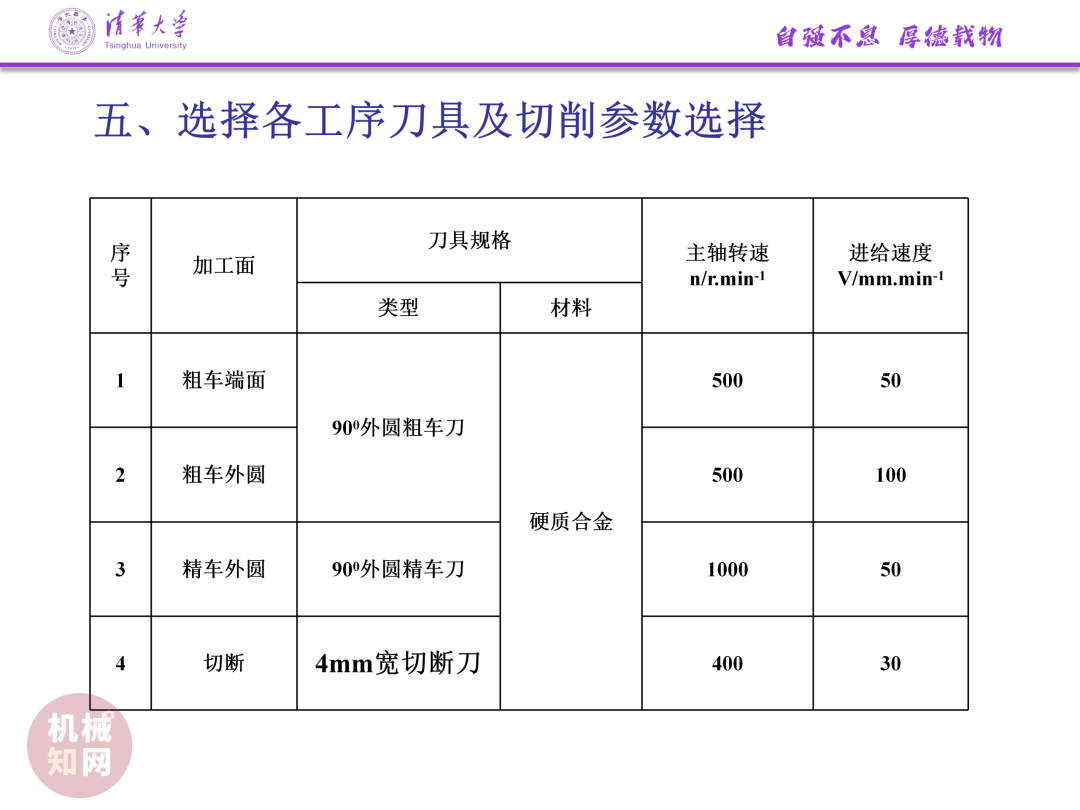

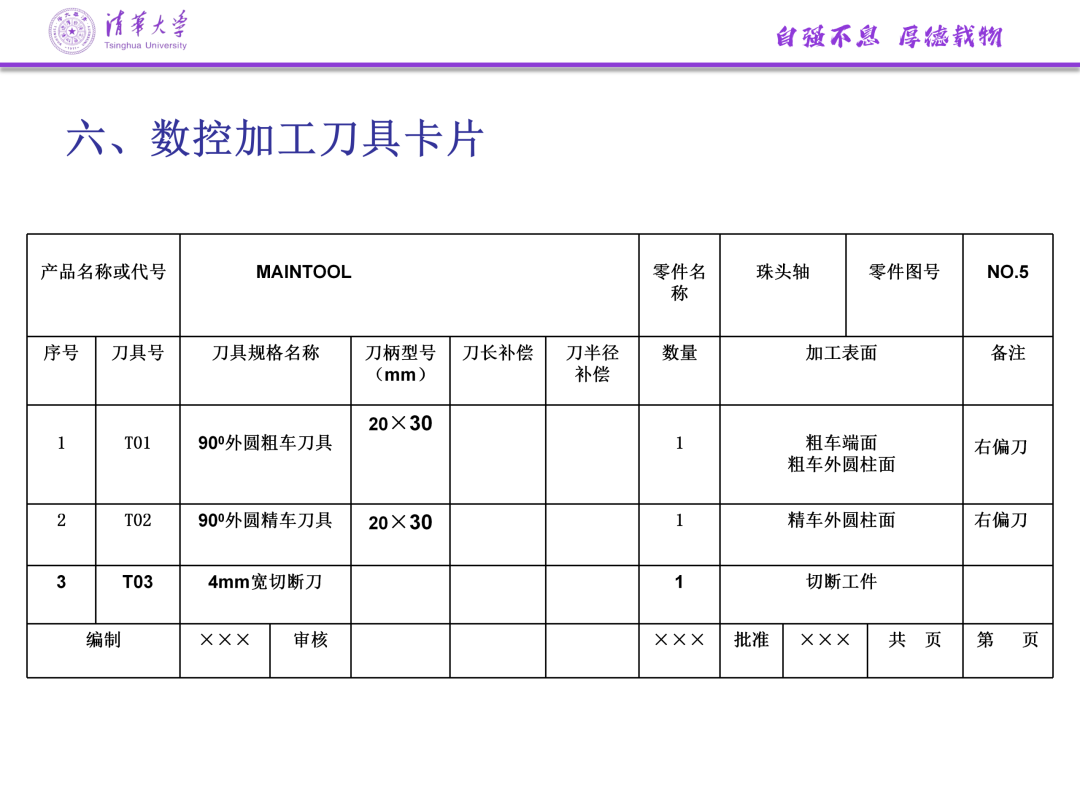

二、数控加工刀具卡片

刀具选择是数控编程与工艺规划中承上启下的重要环节，直接影响加工效率、成本与质量。

选择刀具时需综合考量7大因素：

生产性质（批量大小）、机床类型与功率、加工方案、工件尺寸及外形、要求的表面粗糙度和加工精度，以及*关键的工作材料特性。针对不同加工阶段，选择策略也不同：粗加工以高效去除余量为主，应选用刚性好、强度高的刀具；精加工则以保证精度和表面质量为主，应选用精度高、耐用度好的刀具。

此外，优先选用可转位刀片式标准刀具，有利于保证加工稳定性并降低综合成本。刀具材料牌号需与工件材料精确匹配，例如加工钢件（P类）可选YBC系列，加工铸铁（K类）可选YBD系列，而不锈钢（M类）加工则需选用如YBM系列等兼具韧性与抗粘性的牌号。

以下为配套PPT课件，文末可下载
