加工中心常用对刀方式
一、对刀的核心目的
主要涉及两个坐标系：
机床坐标系 (Machine Coordinate System)：以机床原点为基准的固定坐标系，是机床的基准。
工件坐标系 (Workpiece Coordinate System, G54-G59等)：以工件上的某个点（通常是工件角或圆心）为原点的坐标系，编程基于此坐标系。
对刀的本质就是测量出工件坐标系原点在机床坐标系中的坐标值，并将其输入到CNC系统的相应寄存器（如G54、G55等）中。
二、对刀工具
寻边器 (Edge Finder)：用于确定X、Y轴原点。
机械偏心式：*常用，通过偏心摆动到突然同心来确定接触点。精度通常为0.005mm。
光电式：通过灯光亮灭提示接触，更直观。
Z轴设定器 (Z-axis Setter)：用于确定Z轴原点。
对刀仪 (Pre-setter)：高度固定（如50.00mm或100.00mm），刀具轻触至其顶部指示灯亮起或指针指零。
对刀块：标准高度的块规，配合塞尺使用。
塞尺 (Feeler Gauge)：用于避免刀具与工件或对刀仪直接碰撞，提高安全性。
基准刀：在“相对对刀法”中，第*把精确定位Z轴的刀具。

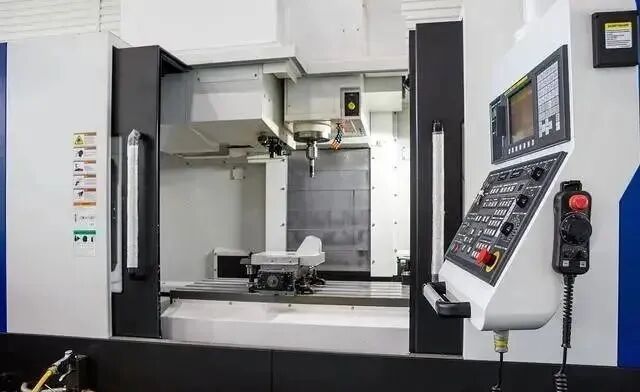

三、对刀步骤详解 (以立式加工中心为例)
X、Y轴对刀（以工件角点为原点）
装夹工件：将工件牢固地装夹在工作台上。
安装寻边器：将寻边器夹持在刀柄上，并装入主轴。
手动模式启动主轴：通常设置转速S500左右。
移动寻边器靠近工件X向一侧：
在手动（JOG）或手轮（MPG）模式下，移动寻边器靠近工件X方向的一侧。
当寻边器的偏心部分逐渐与工件接触后，它会从偏心摆动变为突然同心（或剧烈摆动后静止）。
微调并记录：
此时，在机床的相对坐标（REL）中，将X坐标清零。
移动寻边器到X向另一侧：抬起Z轴，移动到工件的另一侧，重复步骤4。
假设工件长度为L，此时相对坐标显示值为X2（即寻边器从一侧到另一侧移动的距离）。
计算原点：
工件坐标系原点X的机床坐标值 = 当前机床坐标X值 - (X2 / 2) - (寻边器半径)。
更简单的方法：移动到X2/2的位置，此时主轴中心就在工件X方向的中心线上。直接将当前机床X坐标值减去（或加上，取决于方向）寻边器半径（常用4mm或5mm），输入到G54的X中。
Y方向重复：完全重复X方向的步骤，确定Y方向的中心。
输入坐标系：将计算得到的X、Y机床坐标值输入到系统的工作坐标系偏移页面（如G54）的X和Y中。
提示：对于圆形工件，通常找圆心作为原点。方法是寻边器接触工件圆周三点，利用系统的“分中”功能自动计算圆心坐标。
Z轴对刀（两种常用方法）

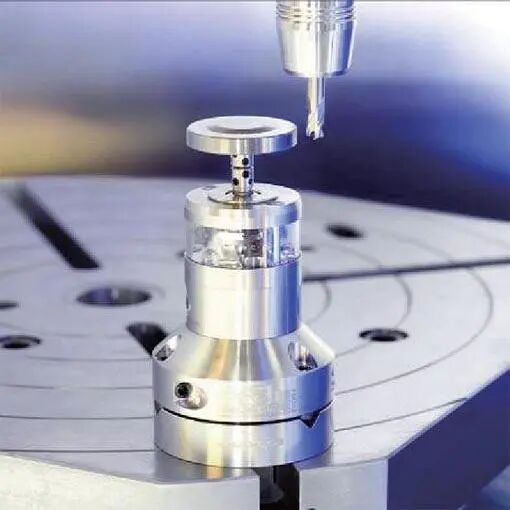

方法一：对刀仪对刀（法，推荐）
将对刀仪放在工件上表面：确保放置平稳、洁净。
装夹刀具：将需要对的刀具装入主轴。
手动移动刀具：在手动模式下，移动刀具靠近对刀仪上表面。
微调接触：使用手轮微调，慢慢下降Z轴，直到对刀仪的指示灯亮起（或指针指到零位）。
记录Z值：
此时，查看当前机床坐标系下的Z坐标值，假设为Z_machine。
工件坐标系Z原点（通常为工件上表面）的机床坐标值 = Z_machine - 对刀仪标准高度（如50.00mm）。
输入坐标系：将这个计算得到的值输入到G54的Z中。
方法二：试切对刀（相对法）
选择基准刀：选择一把刀作为Z轴基准（通常是第*把粗加工刀或精铣刀）。
试切：手动移动刀具，在工件上表面轻微切削（听到切削声或看到切痕）。
设置Z零：在工件坐标系的偏移页面（如G54），将当前Z坐标设为0。
换后续刀具：换上后续刀具，同样轻微触碰工件上表面。
记录差值：此时屏幕上显示的Z坐标值（通常是负值），就是该刀具与基准刀的长度差值。
输入刀补：将这个差值（带符号）输入到刀具长度补偿寄存器（H）中对应的号码里。
四、高级技巧与注意事项
“分中”与“单边靠”的选择：
分中：用于工件原点在工件中心的情况，能消除工件尺寸误差对原点位置的影响。
单边靠：用于工件原点在工件角点的情况，编程和计算更简单。
刀具长度补偿的灵活运用：
强烈建议使用刀具长度补偿（H代码）。将对刀得到的长度差值输入到刀补中，而不是直接修改G54的Z值。这样换刀和调试程序更加灵活安全。
塞尺的使用技巧：
当使用塞尺（如0.1mm）时，刀具轻触到塞尺，抽动塞尺感觉有阻力但能顺利抽出时，记录当前Z坐标。
最终Z值 = 当前Z坐标 - 塞尺厚度（0.1mm）。切记要减去塞尺厚度！
热伸长的影响：
机床和刀具在长时间运行后会发热伸长，导致Z轴原点变化。对于高精度加工，可在开机后预热机床，或在进行精加工前重新对关键刀具的Z轴。
安全第*：
对刀时主轴转速不宜过高。
在靠近工件时，务必切换到手轮模式，并选择较小的倍率（x1, x10），防止因误操作导致碰撞。
X、Y方向移动时，先抬Z轴再移动，避免寻边器或刀具撞到工件。
验证对刀结果：
在对刀完成后，不要立即开始自动加工。可以先在MDI模式下输入
G54 G90 G00 X0 Y0;，然后循环启动，看刀具是否准确移动到工件原点上方。再输入Z0;，看刀尖是否刚好在工件上表面（或离表面一个安全高度）。务必确认安全后再运行程序！
