在工程制造中，焊接和机加工息息相关，这篇文章着重介绍多轴数控加工。多轴数控加工是现代制造业中的一项关键技术，通过多轴联动控制实现复杂零件的高效精密加工。
几轴加工中心指机床的轴数，代表其运动自由度。轴数越多，加工能力越强，适用于更复杂的零件加工，不同轴数的加工中心在功能、精度和应用场景上存在显著差异。
以下将从定义特点、工艺类型、应用领域、优劣势分析及发展趋势五个方面进行全面阐述。
一、多轴数控加工的定义与特点
基本定义：
多轴数控加工(多坐标联动加工)是一种基于数控技术的机械加工方法，通过同步控制四轴及以上坐标轴(含直线轴与旋转轴)的联动运动，实现对复杂零件的高效精密加工。通常所说的多轴数控加工是指4轴以上的数控加工，加工时能同时控制4个以上坐标轴的联动。五轴联动是指在一台机床上至少有五个坐标轴(三个直线坐标和两个旋转坐标)，在计算机数控(CNC)系统的控制下同时协调运动进行加工。
技术特点：
高精度加工：减少基准转换，提高加工精度，定位精度可达微米级。高效率生产：快速去除余量，缩短生产过程链，简化生产管理。工艺集成：减少工装夹具数量和占地面积，实现多工序集成。智能控制：支持CAD/CAM数据无缝对接，具备RTCP刀尖跟随功能。复杂曲面处理：通过多轴联动实现对复杂空间曲面的精密加工。二、多轴数控加工工艺类型与方法
1. 三轴加工中心
基本结构：由X（左右）、Y（前后）、Z（上下）三个直线轴组成，工件固定不动，刀具沿三个方向移动。优势：结构简单、成本低、编程容易，适合加工平面、简单曲面或几何特征明确的零件（如盘类零件）。局限：一次只能加工单面，无法处理复杂立体结构。2. 四轴加工中心
升级特点：在三轴基础上增加一个旋转轴（绕X轴转动的A轴或绕Y轴的B轴），实现工件旋转。优势：可加工圆柱面、箱体类零件，减少装夹次数，提高效率（如圆柱体曲面钻孔）。典型应用：适合需要多面加工的零件，但无法处理复杂自由曲面。3. 五轴加工中心

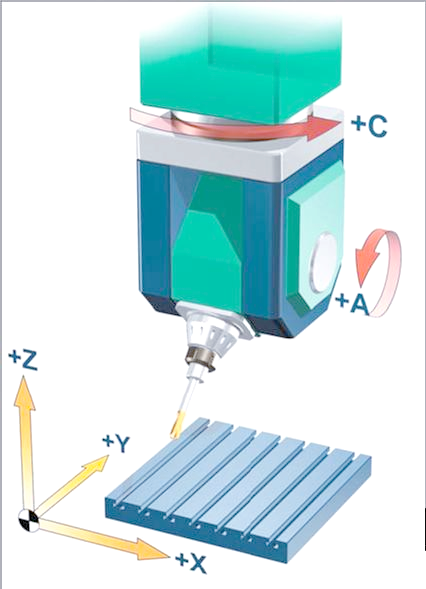

核心设计：在三轴基础上增加两个旋转轴（常见组合：A/C轴或A/B轴），实现工件多角度旋转或刀具摆动。技术优势：可一次装夹完成复杂自由曲面、异型件、斜孔等加工，精度高且减少产品损伤。挑战：编程复杂、设备维护成本高，适合航天、精密模具等高附加值领域。4.总结对比
三、多轴机床典型加工方法

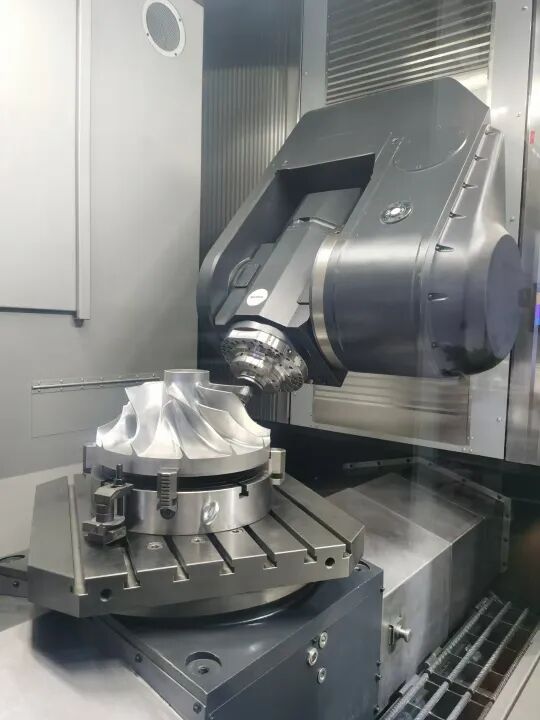

联动加工：多个轴协同运动完成复杂轨迹加工，如五轴联动叶轮加工。定向加工：固定角度完成特定面加工，减少装夹次数。复合加工：结合车铣等多种工艺，如车铣复合中心。高速加工(HSC)：高转速小切深，提高表面质量。高性能加工(HPC)：大切深高效率去除材料。四、多轴机床应用领域与典型案例
主要应用领域
航空航天：发动机叶片、涡轮盘、机身结构件等复杂曲面加工。汽车制造：发动机缸体、变速器壳体、模具等批量生产。能源电力：汽轮机转子、大型柴油机曲轴等重型部件。医疗器械：人工关节、牙科植入体等高精度生物相容部件。五、多轴机床典型应用案例
航空发动机叶片加工：五轴联动技术实现单次装夹完成叶身型面精密铣削，轮廓精度控制在±0.01mm。人工关节制造：多轴加工将表面粗糙度优化至Ra0.4μm，满足生物相容性要求。汽车涡轮增压器叶轮：五轴同步切削缩短加工周期40%，避免重复定位误差。船用螺旋桨加工：大型多轴机床完成整体桨叶曲面成型，替代传统手工修整。精密光学模具：纳米级振动补偿技术实现亚微米级加工精度。六、技术优势与局限性分析
显著优势：
加工质量：一次装夹完成多面加工，消除重复定位误差，提高尺寸一致性。生产效率：减少装夹次数和辅助时间，复杂零件加工周期缩短30-40%。复杂能力：完成三轴机床无法加工的底切、内腔等复杂几何形状。表面质量：优化刀具接触角度，获得更好的表面光洁度，减少后处理。成本节约：减少夹具投入、降低废品率，长期综合成本优势明显。主要局限性：
设备成本：五轴机床价格通常是三轴的2-3倍，维护成本也较高。技术门槛：需要专业的编程人员和操作者，CAM软件投入大。加工限制：某些刀具无法进入的区域仍需特殊处理。动态误差：高速运动中各轴协同精度控制难度大。工艺验证：复杂程序需要多次试切验证，前期准备时间长。七、技术发展趋势与创新方向
当前技术前沿：
AI自适应编程：深度学习优化刀具路径，编程时间从2周缩短至8小时。纳米级振动补偿：压电陶瓷主动抑振，控制振幅在±0.8μm以内。数字孪生系统：预测热变形和刀具磨损，良品率高。AR可视化编程：手势识别和语音控制简化人机交互。云边端协同：分布式数控系统实现远程监控和优化。未来发展方向：
智能化升级：融合AI、IoT技术实现自主决策和预测性维护。复合化加工：车铣磨复合、增材与减材制造结合的一体化解决方案。绿色制造：能耗降低20-30%，提高材料利用率。国产化替代：自主可控的高端数控系统与关键功能部件。表：多轴数控机床技术发展里程碑
八、五轴数控加工技术全面解析
五轴数控加工是现代制造业中的高端精密加工技术，通过五个坐标轴的联动控制实现对复杂零件的高效精密加工。以下将从定义特点、工艺方法、应用领域、优劣势分析及发展趋势五个方面进行全面阐述。
1.五轴数控加工的定义与特点
基本定义：
五轴联动数控加工是指在一台机床上至少有五个坐标轴(三个直线坐标X/Y/Z和两个旋转坐标A/B/C)，在计算机数控(CNC)系统的控制下同时协调运动进行加工的技术^^。这种加工方式能够实现刀具在空间任意角度的定位和连续切削，特别适合复杂曲面零件的精密加工。
核心技术特点:
高精度加工：通过减少装夹次数和基准转换，可将定位精度控制在微米级(±0.01mm)。复杂曲面处理：刀具可沿任意方向接近工件，实现叶轮、螺旋桨等复杂空间曲面的精密加工。工艺集成：单次装夹完成多面加工，减少工装夹具数量和占地面积。智能控制：具备RTCP(旋转刀具中心点)功能，自动补偿刀具长度变化。高效率生产：快速去除余量，简化生产流程，加工周期可缩短30-40%。2.五轴加工工艺与方法
机床结构类型:
典型加工方法
联动加工：五轴同步运动完成复杂轨迹，如叶轮叶片的全型面加工。定向加工：固定角度完成特定面加工，如航空结构件的斜孔加工。复合加工：结合铣削与车削工艺，如车铣复合中心加工回转体零件。摆线加工：刀具沿摆线路径运动，延长刀具寿命，提高材料去除率。点铣加工：刀具定点接触工件，实现高表面质量(可达Ra0.4μm)。3.应用领域与典型案例
主要应用领域:
航空航天：发动机叶片、机翼结构件、航空接头等复杂零件加工。能源装备：汽轮机叶片、大型柴油机曲轴、风电叶片等重型部件。医疗器械：人工关节、牙科种植体等高精度生物相容性部件。汽车制造：涡轮增压器叶轮、复杂模具等批量生产部件。典型加工案例:
航空发动机叶片：采用五轴联动加工，单次装夹完成叶身型面精密铣削，轮廓精度控制在±0.01mm，表面粗糙度Ra0.8μm。人工髋关节：五轴加工实现复杂解剖曲面，表面粗糙度优化至Ra0.4μm，满足生物相容性要求。汽车涡轮叶轮：五轴同步切削使加工周期缩短40%，避免重复定位导致的动平衡问题。船用螺旋桨：大型五轴机床完成整体桨叶曲面成型，替代传统手工修整，效率提升5倍。精密光学模具：结合纳米级振动补偿技术，实现亚微米级加工精度。4.技术优势与局限性
显著技术优势:
加工质量：一次装夹完成多面加工，消除重复定位误差，提高尺寸一致性。工艺能力：可完成三轴机床无法加工的底切、内腔等复杂几何形状。表面质量：优化刀具接触角度，获得更好的表面光洁度，减少后续抛光工序。生产效率：复杂零件加工周期可缩短30-40%，辅助时间减少60%。成本效益：长期可减少夹具投入、降低废品率，综合成本优势明显。主要技术挑战:
设备成本：五轴机床价格通常是三轴的2-3倍，维护成本也较高。技术门槛：需要专业的编程人员和操作者，CAM软件投入大。动态误差：高速运动中各轴协同精度控制难度大，需补偿热变形和机械误差。工艺验证：复杂程序需要多次试切验证，前期准备时间长。5.技术发展趋势
当前技术前沿:
智能编程系统：AI算法自动优化刀具路径，编程时间从2周缩短至8小时。主动振动控制：压电陶瓷抑振技术将振幅控制在±0.8μm以内。数字孪生应用：虚拟调试预测热变形和刀具磨损，良品率高。混合制造技术：结合增材制造(3D打印)与五轴减材加工的一体化解决方案。云端数控系统：分布式控制实现远程监控和工艺优化。更高精度：纳米级加工精度控制技术，满足光学和半导体领域需求。更智能化：融合AI、IoT技术实现自主决策和预测性维护。绿色制造：能耗降低20-30%，切削液使用量减少50%。国产化突破：自主可控的高端数控系统与关键功能部件研发。五轴数控加工技术正朝着更高精度、更高效率和更智能化的方向发展，已成为航空航天、能源装备、医疗器械等高端制造领域的核心加工手段。随着"中国制造2025"战略推进，该技术将在我国制造业转型升级中发挥越来越重要的作用。
九、国际国内知名品牌五轴机床
（一）国际品牌
1. 德马吉森精机(DMG MORI)
市场地位：由德国德马吉与日本森精机合并而成，数控机床品牌。
技术特点：高精度复合加工解决方案，广泛应用于航空航天领域。2. 马扎克(Mazak)
产品优势：始于1919年的日本品牌，提供全面的五轴加工解决方案。典型应用：汽车发动机缸体、变速器壳体等批量生产部件。市场表现：2025年全球数控机床行业知名品牌。3. 米克朗HSM 600U
价格区间：约800-1200万元(2025年市场估价)。（二）、国内品牌五轴机床推荐
1. 科德数控KMC400系列
KMC400S
KMC400U
- 主轴转速：18000r/min(HSK-A63)。
2. 格力高速双五轴龙门加工中心
市场评价：价格仅为进口设备40%，获2025日内瓦发明展金奖。3. 北京精雕五轴高速加工中心
- 实现"0.1μm进给、1μm切削、nm级表面粗糙度"。
1. 技术发展趋势
- 智能化：AI编程优化刀具路径，编程时间缩短至8小时。
绿色制造：能耗降低20-30%，切削液使用量减少50%。2. 选购建议
3. 售后服务对比
建议根据具体加工需求(工件尺寸、材料、精度要求)和预算范围选择适合的机型，其中国产品牌在性价比和服务响应方面具有明显优势，而国际品牌在超高精度领域仍保持技术。
十、多轴数控机床小结
五轴联动数控机床是一种科技含量高、精密度高、专门用于加工复杂曲面的机床，这种机床系统对一个国家的航空、航天、军事、科研、精密器械、高精医疗设备等等行业有着举足轻重的影响力。五轴联动数控机床系统是解决叶轮、叶片、船用螺旋桨、重型发电机转子、汽轮机转子、大型柴油机曲轴等等加工的手段。
随着"中国制造2025"战略推进，多轴数控加工技术正朝着更高精度、更高效率和更智能化的方向发展，成为高端装备制造业的核心竞争力。2025年国产五轴机床市场占有率高，价格比进口设备低40-60%。机床选择时需综合考虑零件复杂度、生产效率和成本预算。
