CNC 新手系列 (03)：硬件拆解：15 分钟看懂加工中心面板与构造

刚进车间，面对那个比人还高、满是按钮的铁家伙，是不是觉得像在开飞机？其实，加工中心的构造非常有逻辑。本篇将带你从外到内，拆解加工中心的“骨架”、“肌肉”与“大脑”，让你从看客变成内行。

PART.01

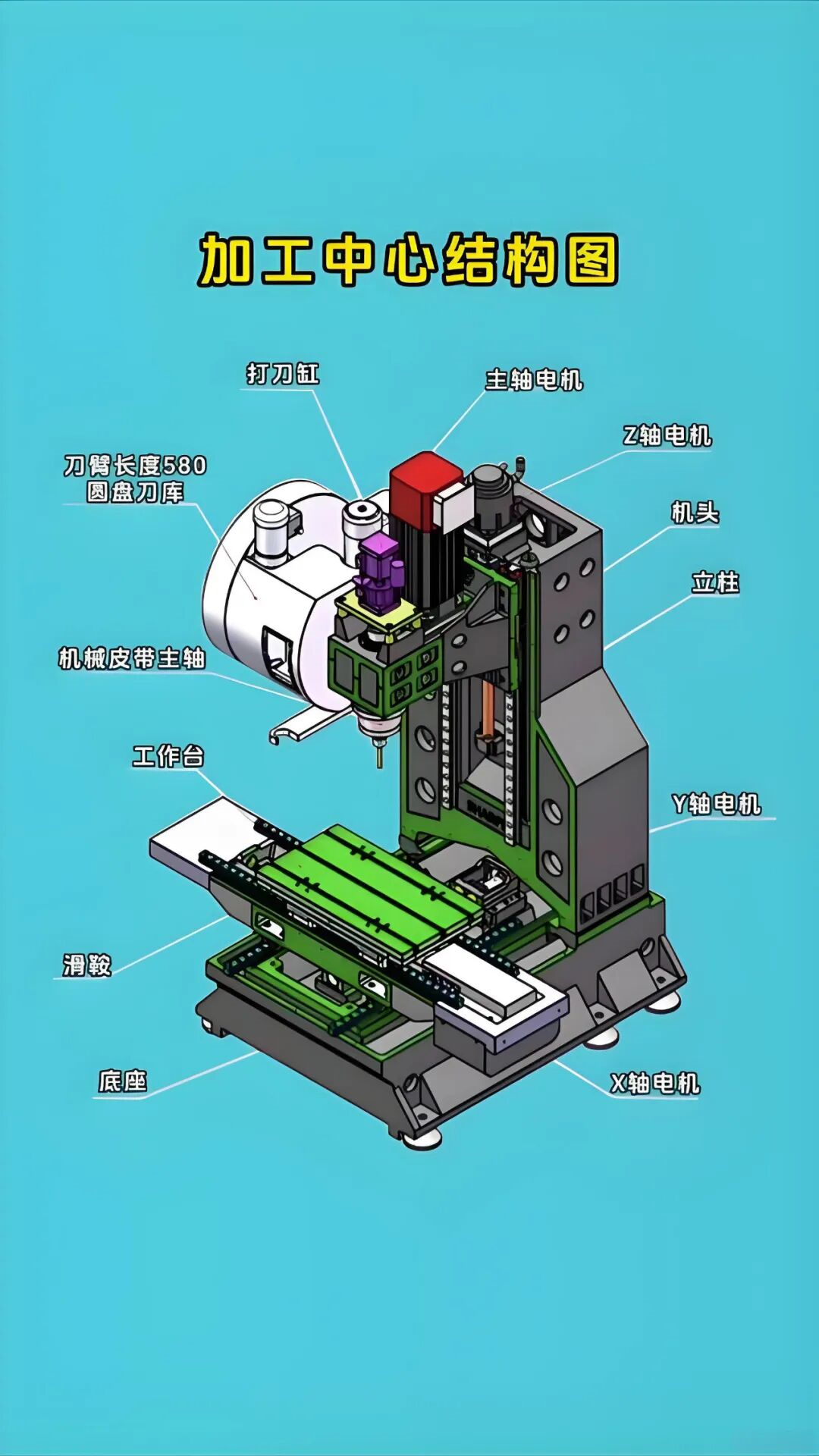

“骨架”与“肌肉”：机床的机械主体

不管机床贴的是什么品牌，其核心机械结构大同小异。

1. 床身与导轨（底盘）

机床*底部是厚重的铸铁床身，它是所有精度的基础。

线轨 vs 硬轨： 线轨： 像高铁轨道，跑得快（移动速度快），适合加工轻零件、铝件。

* 硬轨： 滑动接触，刚性强，适合“重切削”加工大型钢件、模具。

2. 主轴 (Spindle)——机床的力量核心

主轴是带动刀具旋转的部件。

* BT30/BT40/BT50： 这里的数字代表主轴锥孔的大小。数字越大，主轴越有劲，刀柄也越粗。

* 电主轴 vs 皮带主轴： 电主轴转速高（适合精加工），皮带主轴力量大（适合开粗）。

3. 刀库与换刀臂 (ATC)

这是机床的“弹药库”。

* 圆盘式刀库： 换刀速度极快（通常在 1-3 秒），像转动左轮手枪。

* 斗笠式刀库： 结构简单，成本低，但换刀时主轴要上下移动，速度稍慢。

PART.02

“大脑”：操作面板全解析

面板是操机员打交道*多的地方。我们以*常见的 FANUC（发那科） 为例，它通常分为两个区：

1. 系统显示区（上半部分）

这里有屏幕和字母数字按键。

* POS (位置)： 查看当前坐标（相对、、机械坐标）。

* PROG (程序)： 编写、修改、查看代码的地方。

* OFS/SET (偏置/设置)： 对刀、改刀补、设坐标系（G54）的核心界面。

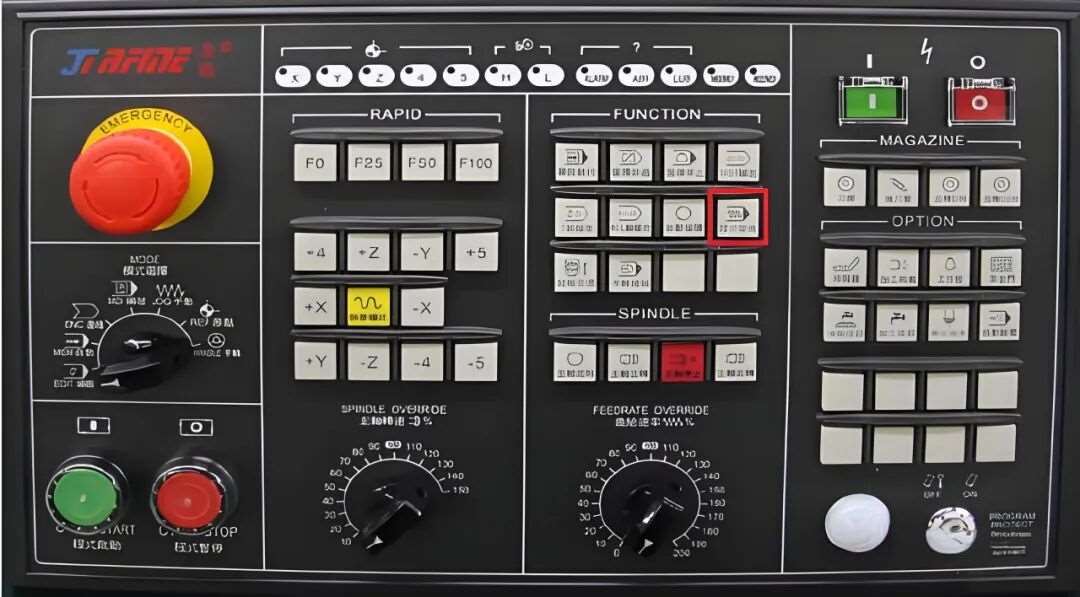

2. 机床操作区（下半部分）

这里是控制机床动作的实体开关。

* 模式旋钮（*关键）：

* EDIT (编辑)： 修改程序。

* AUTO (自动)： 跑程序干活。

* MDI (手动输入)： 临时给个指令，比如转一下主轴。

* HANDLE (手轮)： 手动移动机床。

* 进给倍率： 调节机床跑路快慢的“油门”。

* 急停按键： 那个红色的蘑菇头，救命用的。

PART.03

隐藏的“生命线”：外围系统

1. 冷却系统

那两根能喷水（切削液）的管子。它不只是为了降温，更重要是为了冲走铁屑和润滑刀尖。

2. 润滑系统

机床后面通常有个油箱，定时给导轨注油。如果报警显示“润滑油不足”，千万别强行开机，导轨干磨几分钟，精度就废了。

3. 气压系统

机床换刀、主轴吹气都靠压缩空气。如果气压不足（低于 0.5MPa），机床会直接停工。

PART.04

新手实操细节：如何快速熟悉一台机床？

如果你去了一家新工厂，第一天可以做这三件事：

* 观察行程： 看看这台机床 X/Y/Z 轴能跑多远。

* 熟悉手轮： 尝试用手轮分别移动三个轴。秘籍： 永远先往远离工件的方向摇，确认坐标方向没反。

* 认准刀号： 看看刀库里哪把刀是 1 号，哪把是 2 号。

结语： 认清了硬件，你就不再是门外汉。但要让机床听话，你还得掌握机床的语言。下一篇，我们将进入*硬核、也是*有趣的部分——《G 代码太难背？掌握这几个核心指令，你就能读懂 80% 的程序》。

* 互动话题： “你觉得机床面板上哪个按钮最难用？欢迎在评论区吐槽。”
